令和5年度 春期 システムアーキテクト試験 午前Ⅱ 問9

解説

UML 2.0 のステートマシン図では，複数の領域を同時に実行する直交状態（並行状態）は，合成状態の内部を破線で区切って表します。また，合成状態への遷移に付けたトリガは，その合成状態全体への遷移を引き起こすものであり，内部の各領域は開始擬似状態から自動的に活性化されます。したがって，領域を破線で区切り，かつ合成状態への遷移にトリガ 1 を一つだけ付けている図が適合します。

選択肢ごとの解説

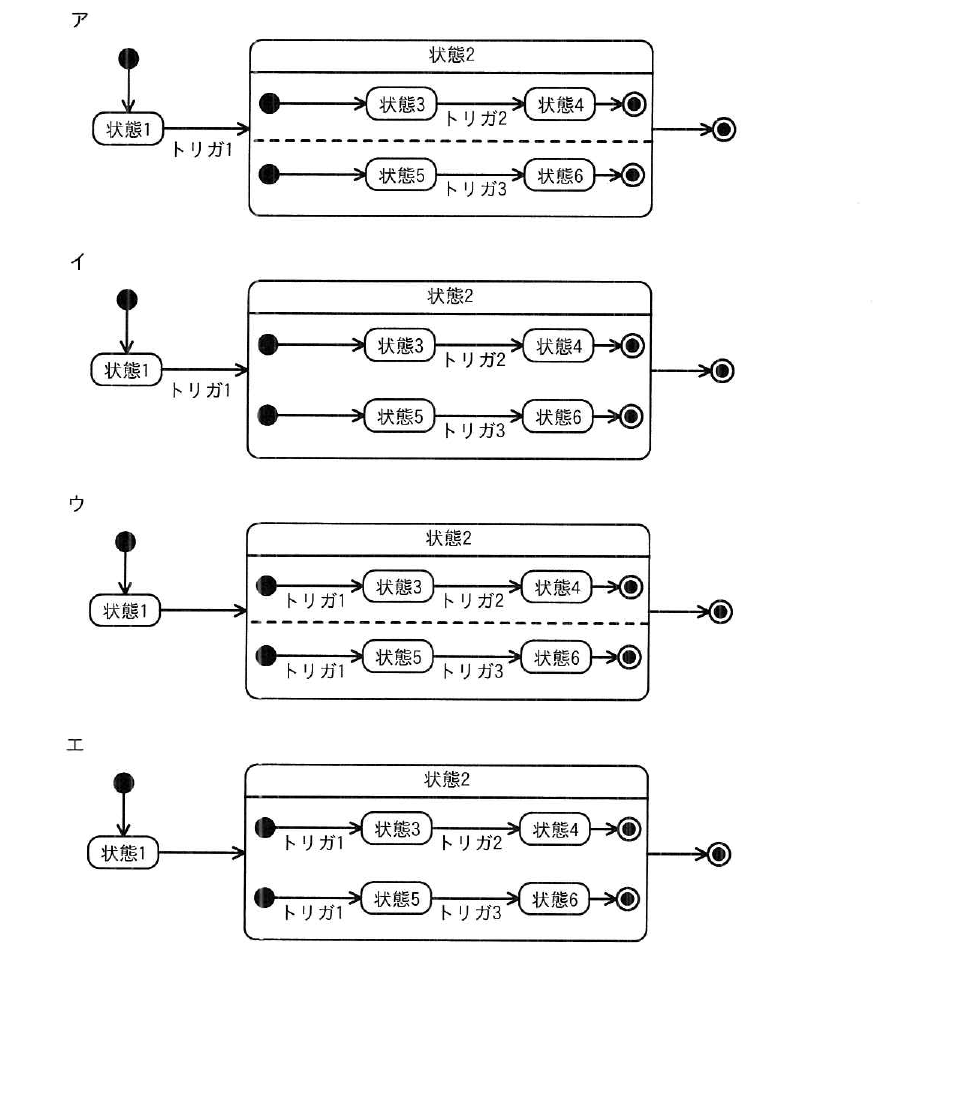

• ア正しい。状態 2 の内部が破線で二つの領域に区切られており，直交状態として正しく表現されています。状態 1 から状態 2 への遷移にトリガ 1 が一つ付いている点も適合しています。
• イ誤り。状態 2 の内部に二つの流れがあるにもかかわらず破線の区切りがなく，直交状態として正しく表現されていません。
• ウ誤り。破線で区切ってはいますが，各領域の開始擬似状態からの遷移にトリガ 1 を付けています。開始擬似状態からの遷移にはトリガを指定できません。
• エ誤り。破線の区切りがない上に，各領域の開始擬似状態からの遷移にトリガ 1 を付けており，二重に記法違反となっています。
