平成23年度 秋期 応用情報技術者試験 午前 問12

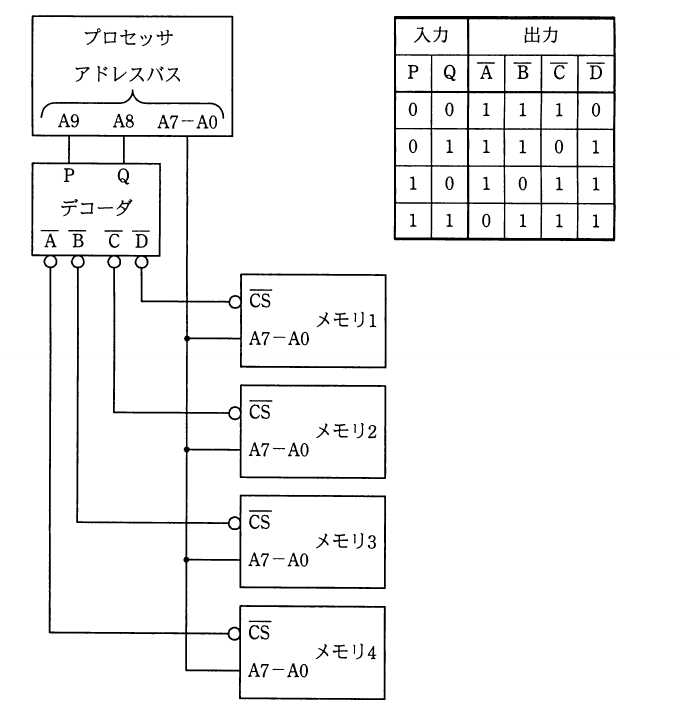

テクノロジ／コンピュータ構成要素プロセッサと複数のメモリとを図のように接続した組込みシステムがある。16進数で表記したアドレス 2F0 番地を読み出したとき，データを出力するメモリはどれか。ここで，デコーダは右の表のとおりに信号出力を行うものとし，データバスなどの信号線は省略している。
出典：平成23年度 秋期 応用情報技術者試験 午前 問12
- アメモリ1
- イメモリ2
- ウメモリ3
- エメモリ4
正解：ウ
解説
16進数2F0番地は2進数で1011110000となり，上位2ビットがアドレスバスのA9，A8（P，Q）に当たります。P＝A9＝1，Q＝A8＝0なので，デコーダの表でP＝1，Q＝0の行を見るとBだけが0（アクティブ）になります。図の配線をたどるとBはメモリ3のCSに接続されているため，メモリ3が選択されます。
選択肢ごとの解説
- ア誤り。メモリ1（D信号）が選択されるのはP＝0，Q＝0のときです。
- イ誤り。メモリ2（C信号）が選択されるのはP＝0，Q＝1のときです。
- ウ正しい。P＝1，Q＝0のときBだけが0になり，Bに接続されたメモリ3が選択されます。
- エ誤り。メモリ4（A信号）が選択されるのはP＝1，Q＝1のときです。
