平成27年度 秋期 応用情報技術者試験 午前 問27

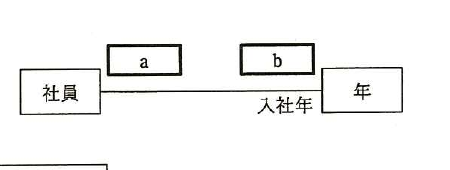

テクノロジ／開発技術社員と年の対応関係をUMLのクラス図で記述する。二つのクラス間の関連が次の条件を満たす場合，a，bに入る多重度の適切な組合せはどれか。ここで，年クラスのインスタンスは毎年存在する。 〔条件〕 (1) 全ての社員は入社年を特定できる。 (2) 年によっては社員が入社しないこともある。
出典：平成27年度 秋期 応用情報技術者試験 午前 問27
- アa＝0..*，b＝0..1
- イa＝0..*，b＝1..1
- ウa＝1..*，b＝0..1
- エa＝1..*，b＝1..1
正解：イ
解説
条件(1)から，社員は必ず入社年を1つもつため，年側の多重度bは1..1になります。条件(2)から，ある年に入社する社員が0人の場合もあるため，社員側の多重度aは0..*になります。したがって組合せはa＝0..*，b＝1..1です。
選択肢ごとの解説
- ア誤り。b＝0..1では，入社年を特定できない社員が存在することを許してしまい，条件(1)「全ての社員は入社年を特定できる」に反します。
- イ正しい。全ての社員は入社年をちょうど1つもつのでb＝1..1，年によっては入社者がいないこともあるのでa＝0..*となります。
- ウ誤り。a＝1..*では，全ての年に少なくとも1人の社員が入社することになり，条件(2)「年によっては社員が入社しないこともある」に反します。
- エ誤り。a＝1..*かつb＝1..1では，条件(2)に反するうえ，全ての年に必ず入社者がいることになってしまいます。
