平成28年度 春期 応用情報技術者試験 午前 問6

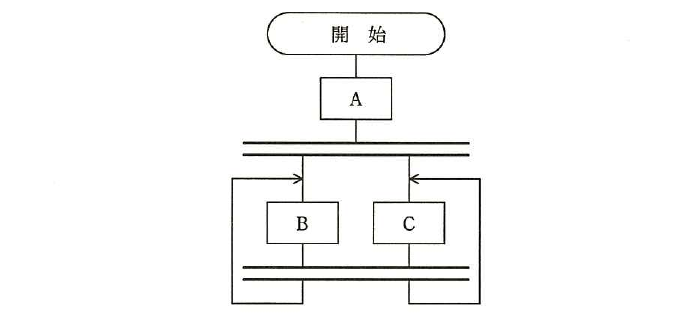

テクノロジ／アルゴリズム流れ図に示す処理の動作の記述として，適切なものはどれか。ここで，二重線は並列処理の同期を表す。
出典：平成28年度 春期 応用情報技術者試験 午前 問6
- アABC又はACBを実行してデッドロックになる。
- イAB又はACを実行してデッドロックになる。
- ウAの後にBC又はCB，BC又はCB，…と繰り返して実行する。
- エAの後にBの無限ループ又はCの無限ループになる。
正解：ウ
解説
流れ図は，Aの実行後に二重線（同期バリア）を経てBとCが並列に開始され，それぞれの終了後に再び同期バリアで待ち合わせてからA以降の並列区間へ戻る構造になっています。したがって，AC後は毎回BとCの並列実行を繰り返す形になり，BC又はCBの実行順（並列なので順序不定）を繰り返します。
選択肢ごとの解説
- ア誤り。図の二重線は同期バリアであり，B・Cが順に実行された後は待ち合わせが行われるため，デッドロックは発生しません。
- イ誤り。BとCはいずれも実行され，どちらか一方だけで終わることはないため，AB又はACのみの実行という記述は図の構造と合いません。
- ウ正しい。Aの後，二重線の同期区間内でBとCが並列に実行され，同期を取りながら繰り返し実行される構造です。
- エ誤り。BとCはループの中で必ず両方とも実行されるため，一方だけの無限ループにはなりません。
