令和3年度 秋期 応用情報技術者試験 午前 問10

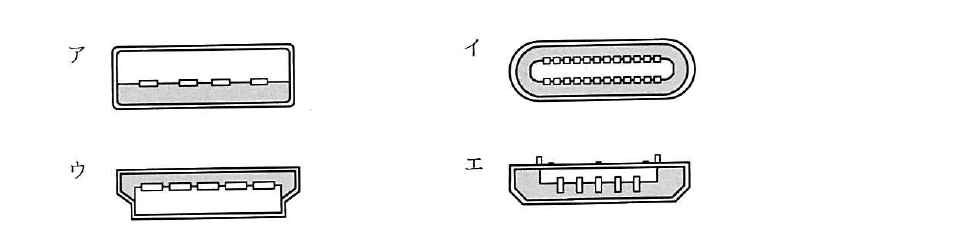

テクノロジ／コンピュータ構成要素USB Type-C のプラグ側コネクタの断面図はどれか。ここで，図の縮尺は同一ではない。
出典：令和3年度 秋期 応用情報技術者試験 午前 問10
- ア断面図ア
- イ断面図イ
- ウ断面図ウ
- エ断面図エ
正解：イ
解説
USB Type-C のプラグは，上下対称の扁平な楕円（小判）形の断面をもち，どちらの向きでも挿せるリバーシブル構造になっています。内部には上下に並んだ端子が見える形状です。
選択肢ごとの解説
- ア誤り。長方形の断面は USB Type-A コネクタの形状です。
- イ正しい。上下対称の楕円形（小判形）の断面で多数のピンが並ぶのが USB Type-C の特徴です。
- ウ誤り。台形に近い断面は USB Type-B（プリンタなどで使用）の形状です。
- エ誤り。片側がすぼまった扁平な形状は USB Micro-B コネクタの形状で，上下の区別があります。
