令和5年度 秋期 応用情報技術者試験 午前 問22

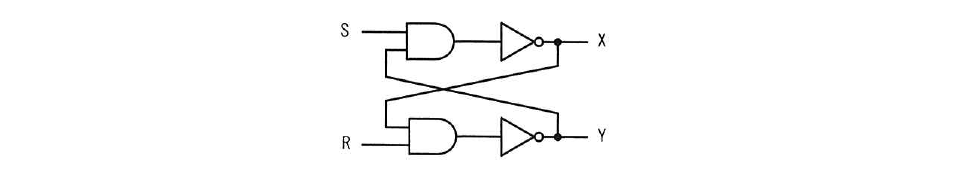

テクノロジ／ハードウェア図の論理回路において，S＝1，R＝1，X＝0，Y＝1 のとき，S を一旦 0 にした後，再び 1 に戻した。この操作を行った後の X，Y の値はどれか。
出典：令和5年度 秋期 応用情報技術者試験 午前 問22
- アX＝0，Y＝0
- イX＝0，Y＝1
- ウX＝1，Y＝0
- エX＝1，Y＝1
正解：ウ
解説
この回路は AND と NOT の組（＝NAND）をたすき掛けにした SR ラッチで，X＝NAND(S, Y)，Y＝NAND(R, X) と表せます。S を 0 にすると X＝NAND(0, Y)＝1 になり，それを受けて Y＝NAND(1, 1)＝0 に変わります。その後 S を 1 に戻しても X＝NAND(1, 0)＝1，Y＝NAND(1, 1)＝0 のまま保持されます。よって X＝1，Y＝0 です。
選択肢ごとの解説
- ア誤り。X＝0，Y＝0 は NAND ラッチでは S＝R＝1 のとき安定状態として現れません。
- イ誤り。X＝0，Y＝1 は操作前の状態です。S を一旦 0 にした時点でラッチがセットされ状態が反転します。
- ウ正しい。S＝0 で X が 1 にセットされ，S を 1 に戻した後も記憶（保持）されます。
- エ誤り。Y は X＝1 と R＝1 の NAND なので 0 になり，X＝1，Y＝1 にはなりません。
