令和7年度 秋期 応用情報技術者試験 午前 問22

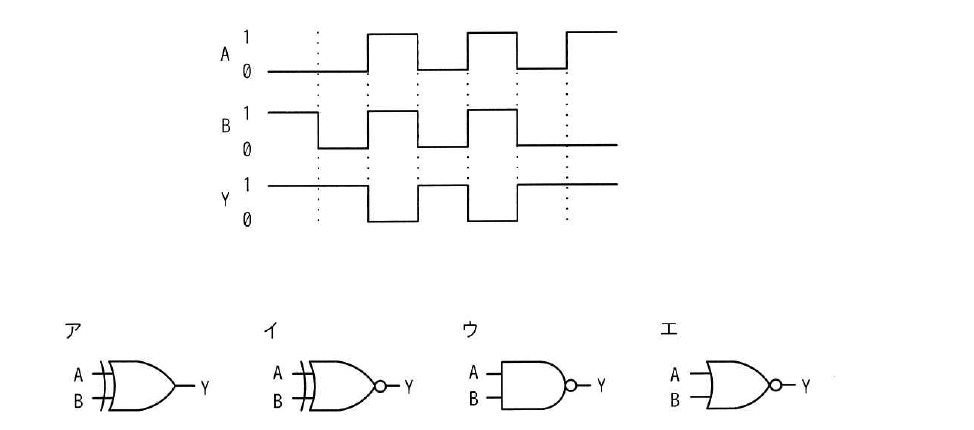

テクノロジ／ハードウェア入力が A と B，出力が Y の論理回路を動作させたとき，図のタイミングチャートが得られた。この論理回路として，適切なものはどれか。
出典：令和7年度 秋期 応用情報技術者試験 午前 問22
- ア回路図ア
- イ回路図イ
- ウ回路図ウ
- エ回路図エ
正解：ウ
解説
タイミングチャートを区間ごとに読み取ると，(A,B)＝(0,1) のとき Y＝1，(0,0) のとき Y＝1，(1,1) のとき Y＝0，(1,0) のとき Y＝1 となっています。A と B がともに1のときだけ出力が0になるので，この論理回路は否定論理積（NAND）です。選択肢の回路図では，AND ゲートの出力に否定を表す小丸が付いたものが該当します。
選択肢ごとの解説
- ア誤り。アは排他的論理和（XOR）で，(A,B)＝(0,0) のとき Y＝0 となり，チャートの Y＝1 と合いません。
- イ誤り。イは排他的論理和の否定（XNOR）で，(A,B)＝(0,1) のとき Y＝0 となりチャートと合いません。
- ウ正しい。ウは AND ゲートの出力に否定を付けた NAND であり，A と B がともに1のときだけ Y＝0 となってチャートと一致します。
- エ誤り。エは否定論理和（NOR）で，(A,B)＝(0,1) のとき Y＝0 となりチャートと合いません。
