平成25年度 春期 データベーススペシャリスト試験 午前Ⅱ 問1

解説

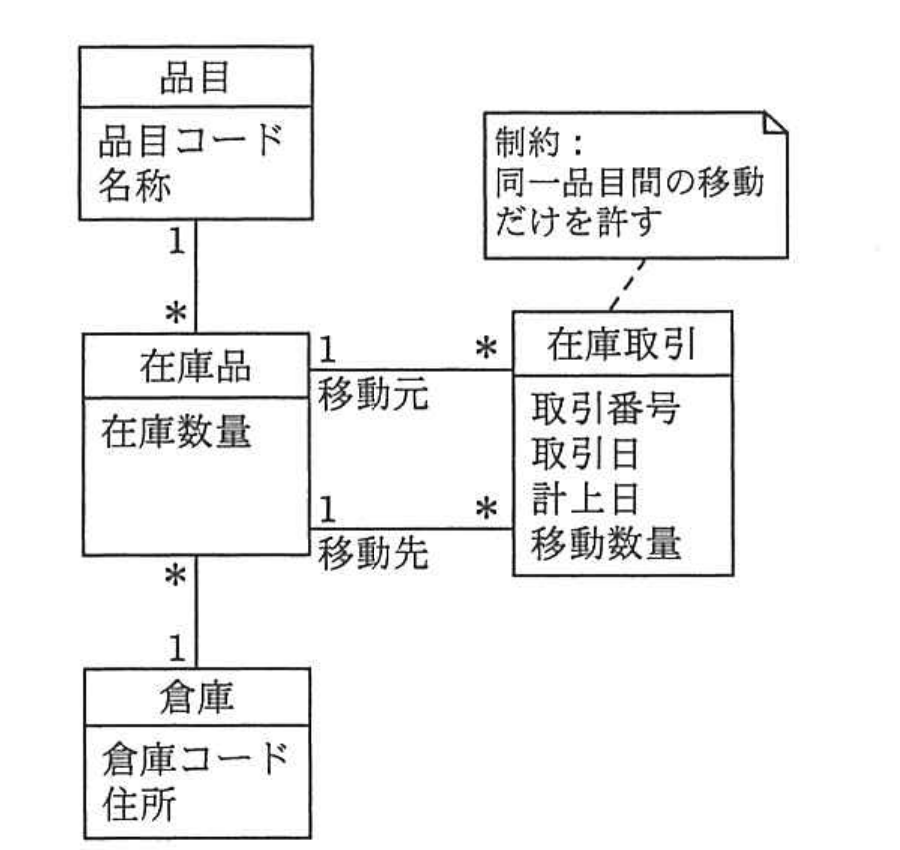

図のデータモデルでは，“品目”（1）と“在庫品”（*）が関連付けられ，一つの品目は倉庫ごとに複数の“在庫品”（在庫レコード）をもつ。また，“在庫品”は“倉庫”（1）とも関連付けられており，各“在庫品”は特定の倉庫に格納された特定の品目の在庫を表す。“在庫品”と“在庫取引”は，移動元（1対*）・移動先（1対*）という二つの異なるロールをもつ関連で結ばれており，1件の“在庫取引”は必ず移動元となる1件の“在庫品”と移動先となる1件の“在庫品”を参照する。さらに，“制約：同一品目間の移動だけを許す”という注記から，移動元と移動先の“在庫品”は同一の品目に属する（倉庫だけが異なる）ものに限られる。したがって，1件の“在庫取引”（在庫の移動）を記録する際には，移動元の“在庫品”の在庫数量を減らし，移動先の“在庫品”の在庫数量を増やすという，2件の“在庫品”データの更新が必要になる。

選択肢ごとの解説

• ア正しい。“在庫取引”は移動元・移動先という2件の“在庫品”をそれぞれ参照するため，1件の“在庫取引”データを記録する際には，移動元・移動先それぞれの“在庫品”の在庫数量を更新する必要があり，結果として2件の“在庫品”データが更新される。
• イ誤り。“在庫品”がもつ属性は「在庫数量」だけであり，過去の在庫数量を保持する属性は図中に存在しない。図のモデルからは，“在庫品”は現在の在庫数量だけを保持していると解釈するのが適切である。
• ウ誤り。“在庫品”は品目と倉庫の組合せに対応するエンティティであり，“在庫取引”が移動元・移動先として“在庫品”を参照する構造になっているため，倉庫別・品目別の入出庫（移動）の状況は“在庫取引”をたどることで把握できる。
• エ誤り。“在庫取引”には“同一品目間の移動だけを許す”という制約が明記されているため，品目の異なる“在庫品”データ間で“在庫取引”データを記録することはできない。
