平成31年度 春期 データベーススペシャリスト試験 午前Ⅱ 問4

解説

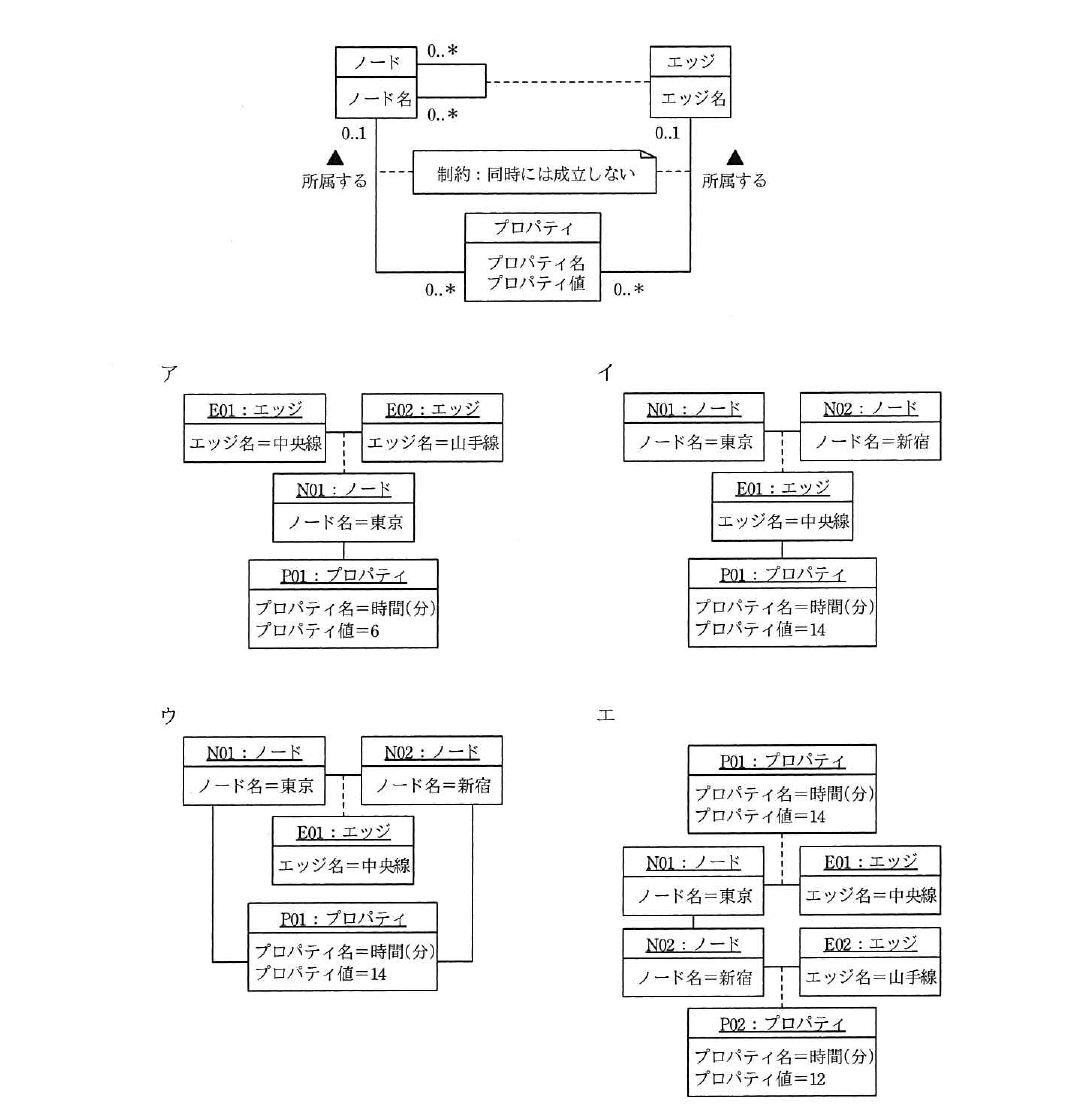

プロパティグラフのモデル図では，ノードとエッジがそれぞれプロパティ（0..*）をもつことができ，ノードとエッジは互いに「所属する」関連（多重度0..1）をもちますが，制約{同時には成立しない}によって，あるプロパティが同時にノードとエッジの両方に所属することはできません。選択肢を検討すると，イはノードN01（東京）とN02（新宿）の間にエッジE01（中央線）を挟み，プロパティP01（時間(分)＝14）がエッジE01に所属する形で構成されており，モデル図の構造（ノード－エッジ－プロパティが所属関係でつながる）を矛盾なく満たしています。アはプロパティP01（値＝6）がノードN01だけに接続され，エッジとの対応も不自然（2つのエッジE01，E02がノードN01と直接結び付いていない）であり，モデル図の構造に合致しません。ウはノードN01とN02がエッジE01を介さずに直接点線で結ばれており，エッジがプロパティに直接接続する形になっていて，モデル図の関連構造と整合しません。エは1つのプロパティP01がノードとエッジの両方に同時に所属する構成になっており，{同時には成立しない}という制約に反します。

選択肢ごとの解説

• ア誤り。プロパティP01がノードN01だけに接続され，2つのエッジE01・E02とノードとの対応関係が図のモデル（ノード⇔エッジ⇔プロパティの所属関係）と整合していません。
• イ正しい。ノードN01（東京）とN02（新宿）がエッジE01（中央線）で結ばれ，プロパティP01（時間(分)＝14）がエッジE01に所属するという構成になっており，モデル図が示すノード・エッジ・プロパティの関連構造を矛盾なく満たしています。
• ウ誤り。ノードN01とN02がエッジを介さずに直接結ばれており，モデル図が示すノードとエッジの関連（0..*の多重度をもつ独立した関連）の表現として不適切です。
• エ誤り。1つのプロパティP01がノードとエッジの両方に同時に所属する構成になっており，モデル図の制約{同時には成立しない}に反します。
