平成31年度 春期 データベーススペシャリスト試験 午前Ⅱ 問5

解説

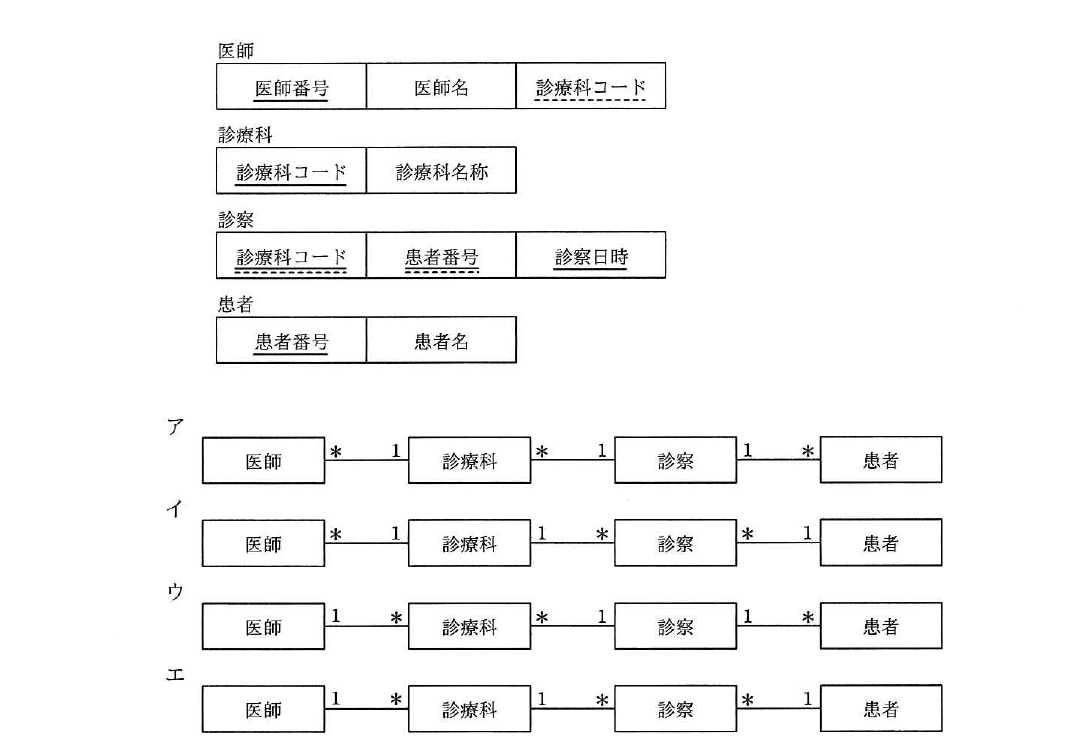

医師表の診療科コードは診療科表への外部キー（1対多で医師が診療科に多対1）であり，診療科表を親，医師表を子とする1対多（診療科 1－* 医師）の関係になります。診察表は診療科コードと患者番号の複合主キーをもち，それぞれが診療科表・患者表への外部キーになっているため，診療科表と診察表は1対多（診療科 1－* 診察），患者表と診察表も1対多（患者 1－* 診察）の関係になります。以上を整理すると，医師 *－1 診療科 1－* 診察 *－1 患者という多重度の並びになります。この並びに一致するのはイです。

選択肢ごとの解説

• ア誤り。医師と診療科の間は医師 *－1 診療科で正しいですが，診療科と診察の間を*－1（診療科側が多）としており，実際には診療科が1，診察が多となるべき関係が逆になっています。
• イ正しい。医師 *－1 診療科（医師が多，診療科が1），診療科 1－* 診察（診療科が1，診察が多），患者 1－* 診察（患者が1，診察が多）という各表の主キー・外部キーの関係を正しく反映した多重度の並びになっています。
• ウ誤り。医師と診療科の間を1－*（医師側が1）としていますが，診療科コードは医師表の外部キーであり，医師が多，診療科が1となるべき関係が逆になっています。
• エ誤り。医師と診療科の間の多重度が1－*（逆向き）になっているほか，患者と診察の間も*－1（逆向き）になっており，外部キーの向きと整合していません。
