平成27年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問14

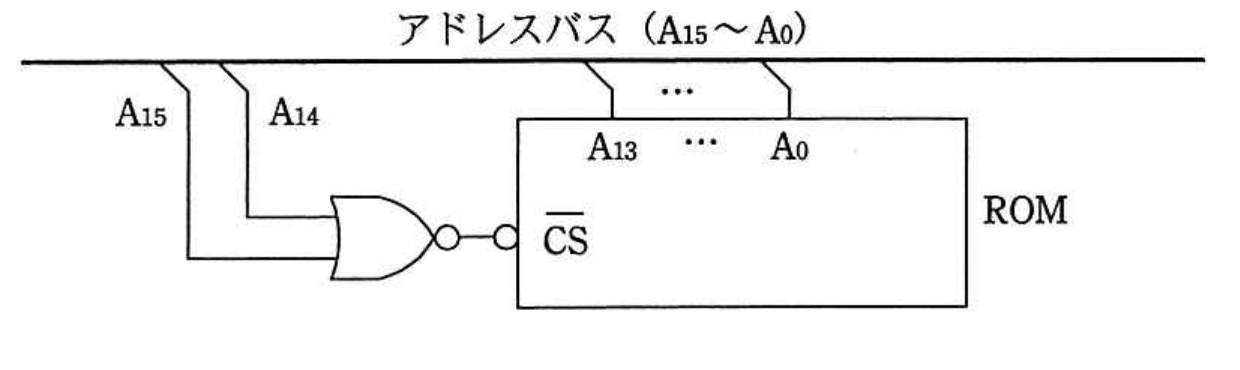

テクノロジ／ハードウェアプログラムと定数をROMから読み出すために，アドレスバスとチップセレクト信号（CS）を図のように接続した。アドレスバスはA0がLSBである。このROMにアクセスできるメモリアドレスの範囲はどれか。ここで，解答群の数値は16進数で表記してある。
出典：平成27年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問14
- ア0000～1FFF
- イ4000～7FFF
- ウ4000～FFFF
- エC000～FFFF
正解：ウ
解説
図の回路では，アドレスバスの上位2ビットA15，A14が否定論理和素子（NOR）に入力され，その出力がROMのチップセレクト信号CS（負論理，アクティブロー）に接続されています。NOR素子の出力は，A15とA14がともに0のときだけHigh（否定）になり，A15又はA14の少なくとも一方が1であるときはLow（否定でない）になります。CSは負論理（Lowでチップが選択される）であるため，ROMが選択されるのは，NOR出力がLowとなる場合，すなわちA15又はA14の少なくとも一方が1である場合です。これは，A15，A14がともに0となる先頭の1／4領域（0000～3FFFの範囲）を除いた，4000～FFFFの範囲に相当します。
選択肢ごとの解説
- ア誤り。0000～1FFFの範囲は，A15，A14がともに0となる領域の一部であり，この範囲ではNOR出力がHighとなるためROMは選択されません。
- イ誤り。4000～7FFFは，選択される範囲（4000～FFFF）の一部にすぎず，ROMがアクセス可能なアドレス範囲全体を表していません。
- ウ正しい。A15又はA14の少なくとも一方が1であるとき（すなわちA15，A14がともに0となる0000～3FFFを除いた範囲）にNOR出力がLowとなってROMのCSが有効になるため，アクセスできるメモリアドレスの範囲は4000～FFFFとなります。
- エ誤り。C000～FFFFは，選択される範囲（4000～FFFF）の一部にすぎず，ROMがアクセス可能なアドレス範囲全体を表していません。
