平成28年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問16

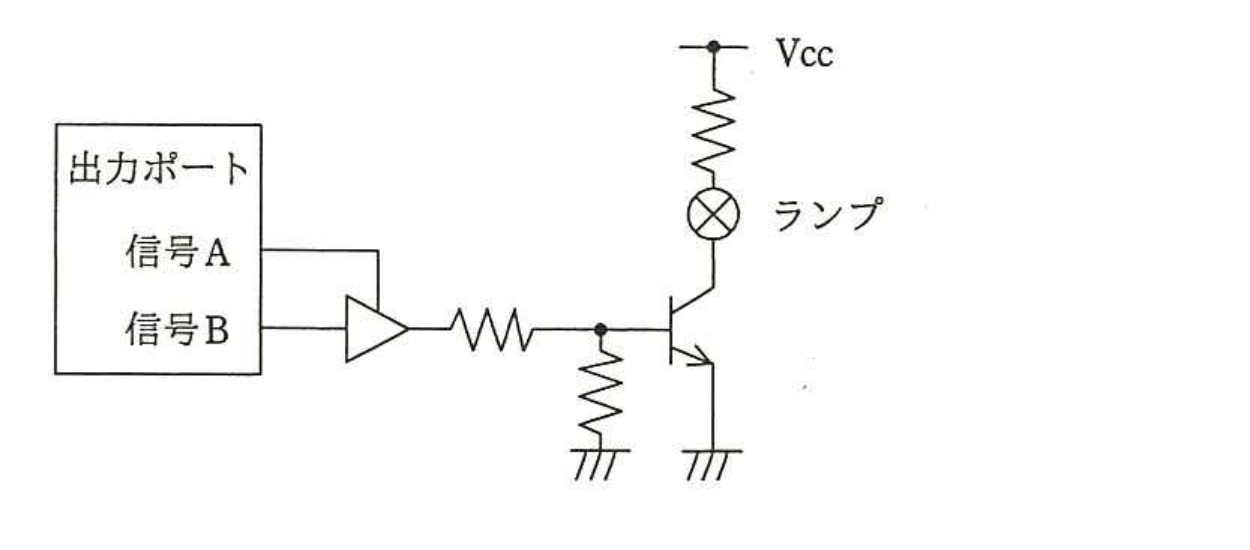

テクノロジ／ハードウェアマイコンの出力ポートに接続されたランプ回路を図に示す。ランプが点灯するのはどの場合か。
出典：平成28年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問16
- ア信号A＝High，信号B＝High
- イ信号A＝High，信号B＝Low
- ウ信号A＝Low，信号B＝High
- エ信号A＝Low，信号B＝Low
正解：ア
解説
図の回路では，出力ポートの信号A，信号Bがバッファ（AND的に働く論理素子）を経て抵抗とトランジスタのベースに接続され，トランジスタがオン（導通）するとランプに電流が流れて点灯する構成になっています。信号A，信号Bの組合せによってバッファの出力が変化し，バッファの出力がHighとなってトランジスタのベースに十分な電流が流れる条件がそろったときにトランジスタがオンになり，ランプが点灯します。この条件を満たすのは，信号A，信号Bが共にHighの場合です。
選択肢ごとの解説
- ア正しい。信号A，信号Bが共にHighのとき，バッファの出力がHighとなってトランジスタのベースに電流が流れ，トランジスタがオンになってランプが点灯します。
- イ誤り。信号Aのみ Highで信号BがLowの場合，バッファの出力条件を満たさず，トランジスタがオンにならないためランプは点灯しません。
- ウ誤り。信号AがLowで信号BのみHighの場合も，バッファの出力条件を満たさず，トランジスタがオンにならないためランプは点灯しません。
- エ誤り。信号A，信号Bが共にLowの場合，バッファの出力条件を満たさず，トランジスタはオフのままでランプは点灯しません。
