令和2年度 10月 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問9

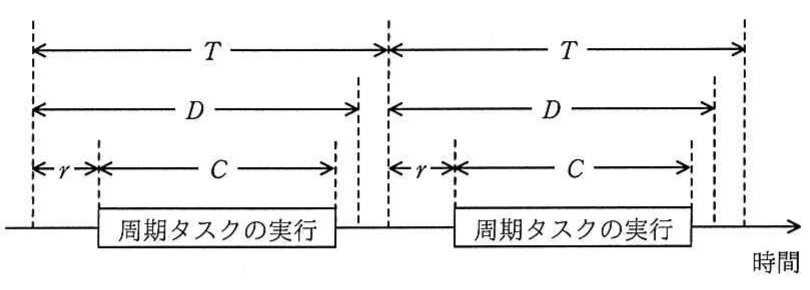

テクノロジ／ソフトウェアリアルタイム OS で用いられる，タスクがデッドラインを必ず守るデッドラインスケジューリングでは，周期タスクを図のように次の四つのパラメタ r，C，D，T（0＜r＋C≦D≦T）の組みで表現することができる。 二つのタスク X，Y を r＝0，D＝T という条件下で生成した場合，スケジュールが可能となる C，D の組合せはどれか。ここで，タスクは X，Y の順に起動され，優先度は X の方が高い。また，スケジューリングはプリエンプティブ方式であり，OS のオーバヘッドは考慮しない。
出典：令和2年度 10月 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問9
- アタスクX（C＝1，D＝2），タスクY（C＝2，D＝3）
- イタスクX（C＝1，D＝2），タスクY（C＝2，D＝4）
- ウタスクX（C＝2，D＝3），タスクY（C＝2，D＝3）
- エタスクX（C＝2，D＝4），タスクY（C＝3，D＝4）
正解：イ
解説
低優先度タスク Y が期限を守れるかどうかは，Y 自身の実行時間 C に加え，高優先度タスク X の周期的な実行によって Y がどれだけ待たされるかを積み上げて判定します（応答時間解析）。選択肢イ（X：C＝1，D＝T＝2，Y：C＝2，D＝T＝4）で検証すると，時刻 0 で X と Y が同時に起動し，まず X が 0～1 で実行されて期限 2 に間に合います。続いて Y が 1～2 まで実行したところで，X の次の周期（2 周期目）が時刻 2 に到来して優先度の高い X が割り込み，2～3 で実行されて期限 4 に間に合います。X の実行が終わった時刻 3 から Y が残り 1 単位を実行し，時刻 4 でちょうど Y の期限 4 に間に合います。他の三つの組合せでは，同様に検証すると X の 2 回目の実行による割込みの分だけ Y の完了が期限を超えてしまい，スケジュール不可能になります。
選択肢ごとの解説
- ア誤り。X（C＝1，D＝2），Y（C＝2，D＝3）では，Y は X の 1 回目の実行（0～1）の後に 1～2 まで実行しますが，時刻 2 に X の 2 回目の実行が割り込むため Y の完了は時刻 4 までずれ込み，Y の期限 3 に間に合いません。
- イ正しい。X（C＝1，D＝2），Y（C＝2，D＝4）では，X の 2 回目の実行による割込みを受けても，Y は期限である時刻 4 にちょうど間に合って完了します。
- ウ誤り。X（C＝2，D＝3），Y（C＝2，D＝3）では，X の 1 回目の実行に 2 単位を要するため Y の開始が遅れ，さらに時刻 3 に X の 2 回目の実行が割り込むため，Y の完了は期限 3 を大幅に超えてしまいます。
- エ誤り。X（C＝2，D＝4），Y（C＝3，D＝4）では，X の実行時間が長く Y の実行がその分圧迫されるため，Y は期限である時刻 4 までに 3 単位の実行を終えることができません。
