令和3年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問12

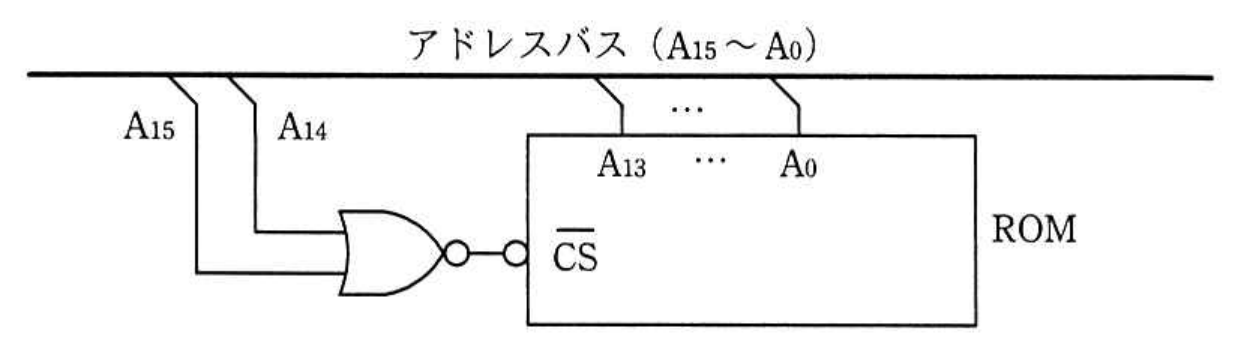

テクノロジ／ハードウェアプログラムと定数を ROM から読み出すために，アドレスバスとチップセレクト信号（CS）を図のように接続した。アドレスバスは A0 が LSB である。この ROM にアクセスできるメモリアドレスの範囲はどれか。ここで，解答群の数値は 16 進数で表記してある。
出典：令和3年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問12
- ア0000 ～ 1FFF
- イ4000 ～ 7FFF
- ウ4000 ～ FFFF
- エC000 ～ FFFF
正解：ウ
解説
図の回路は，アドレスバスの上位 2 ビット A15，A14 を NOR ゲートに入力し，その出力を ROM のチップセレクト信号 CS（負論理）に接続しています。NOR ゲートの出力が Low になる（すなわち ROM が選択される）のは，A15，A14 のどちらか一方でも 1 のときです。逆に，A15＝A14＝0（アドレス 0000～3FFF）のときだけ NOR ゲートの出力は High となり，ROM は選択されません。したがって，この ROM が選択される（アクセス可能な）アドレス範囲は，A15 又は A14 が 1 であるアドレス，すなわち 4000～FFFF になります。
選択肢ごとの解説
- ア誤り。0000～1FFF は A15＝A14＝0 を含む範囲であり，この範囲では NOR ゲートの出力が High となって CS が非活性（ROM 非選択）になるため，アクセスできる範囲ではありません。
- イ誤り。4000～7FFF は ROM が選択される範囲の一部にすぎません。A15＝1 又は A14＝1 となる 8000～FFFF の範囲でも同様に CS は活性になるため，選択範囲はこれより広くなります。
- ウ正しい。A15，A14 のいずれかが 1 であるとき NOR ゲートの出力が Low となって CS が活性化し ROM が選択されるため，アクセス可能なアドレス範囲は 4000～FFFF です。
- エ誤り。C000～FFFF は ROM が選択される範囲の一部にすぎません。A15＝0，A14＝1 となる 4000～7FFF の範囲でも CS は活性になるため，選択範囲はこれより広くなります。
