令和3年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問13

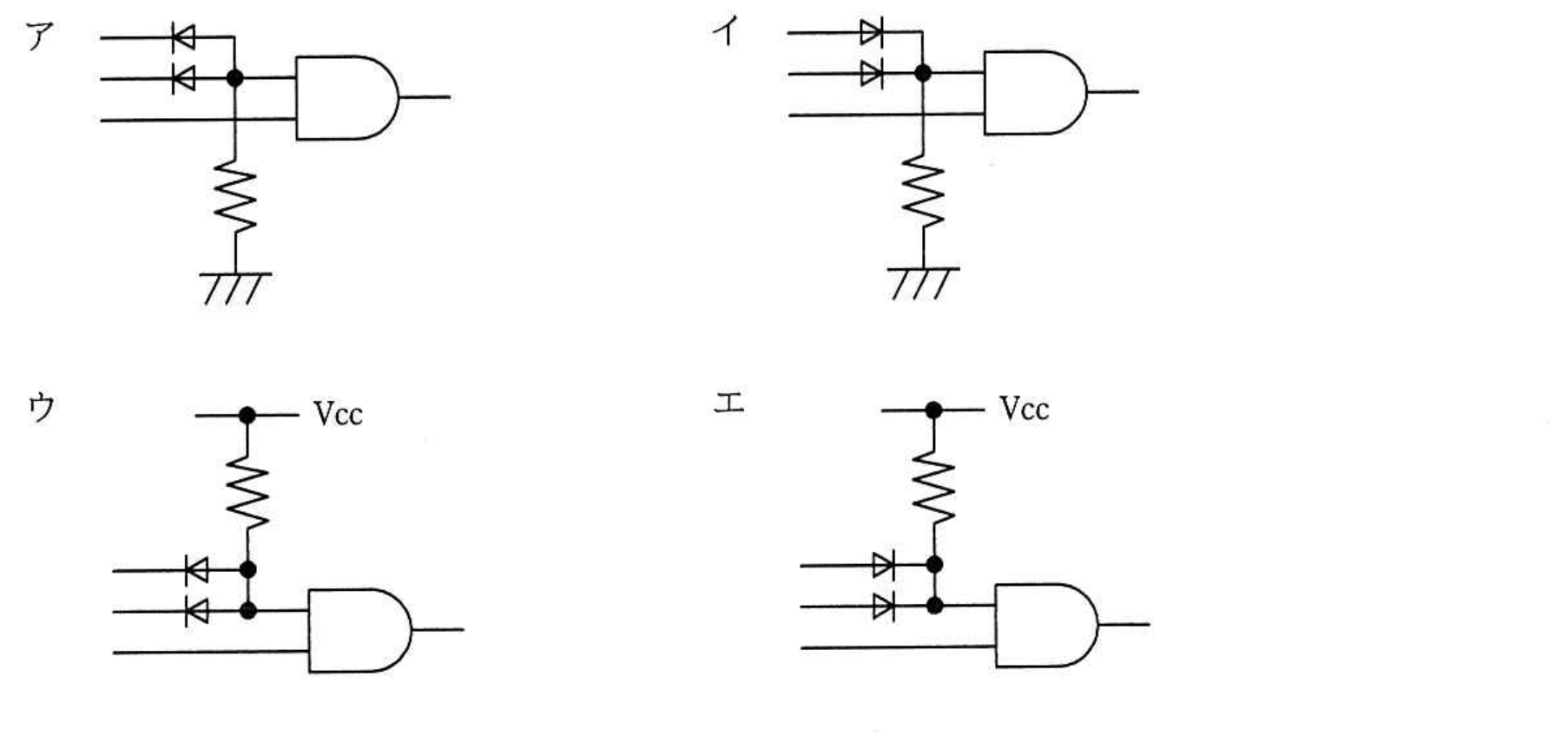

テクノロジ/ハードウェアTTL レベルの 2 入力 AND 回路を 3 入力 AND 回路にするために入力部に回路を追加した。3 入力 AND 回路として,適切なものはどれか。

出典:令和3年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問13
- ア回路ア
- イ回路イ
- ウ回路ウ
- エ回路エ
正解:ウ
解説
既存の TTL レベルの 2 入力 AND ゲートを 3 入力化するには,追加する入力信号どうしを先にダイオードを用いた正論理の AND 回路(ダイオード AND)でまとめ,その出力を既存ゲートの空いている入力ピンに接続する方法があります。正論理のダイオード AND を構成するには,共通ノードを電源 Vcc にプルアップ抵抗で接続し,各入力からのダイオードを,入力が Low のときに共通ノードから入力側へ電流が流れてノードが Low に引き込まれ,全ての入力が High のときだけノードが Vcc 付近の High になるように,向きをそろえて接続する必要があります。選択肢ウは,プルアップ抵抗を Vcc に接続し,ダイオードの向きもこの正論理 AND の条件を満たす構成になっているため,追加した 2 入力の論理積を正しく作り出し,既存ゲートのもう一方の入力と合わせて 3 入力 AND 回路として機能します。
選択肢ごとの解説
- ア誤り。共通ノードをグランドにプルダウン抵抗で接続する構成では,入力のいずれかが High になるとダイオードを通じてノードが High 側に引き上げられる動作になりやすく,全入力が High のときだけ High になる正論理 AND を実現できません。
- イ誤り。アと同様にプルダウン抵抗を用いる構成であり,ダイオードの向きが異なっていても,全入力が High のときだけノードが High になる正論理 AND の特性を安定して実現できません。
- ウ正しい。プルアップ抵抗を Vcc に接続し,全ての入力が High のときだけ共通ノードが High になるようにダイオードを接続した構成であり,追加した入力の論理積を正しく作り出せるため,3 入力 AND 回路として適切です。
- エ誤り。ウと同じくプルアップ抵抗を Vcc に接続していますが,ダイオードの向きがウとは逆になっているため,入力の状態によらず共通ノードがほぼ Vcc に固定されてしまい,AND 回路として正しく機能しません。
