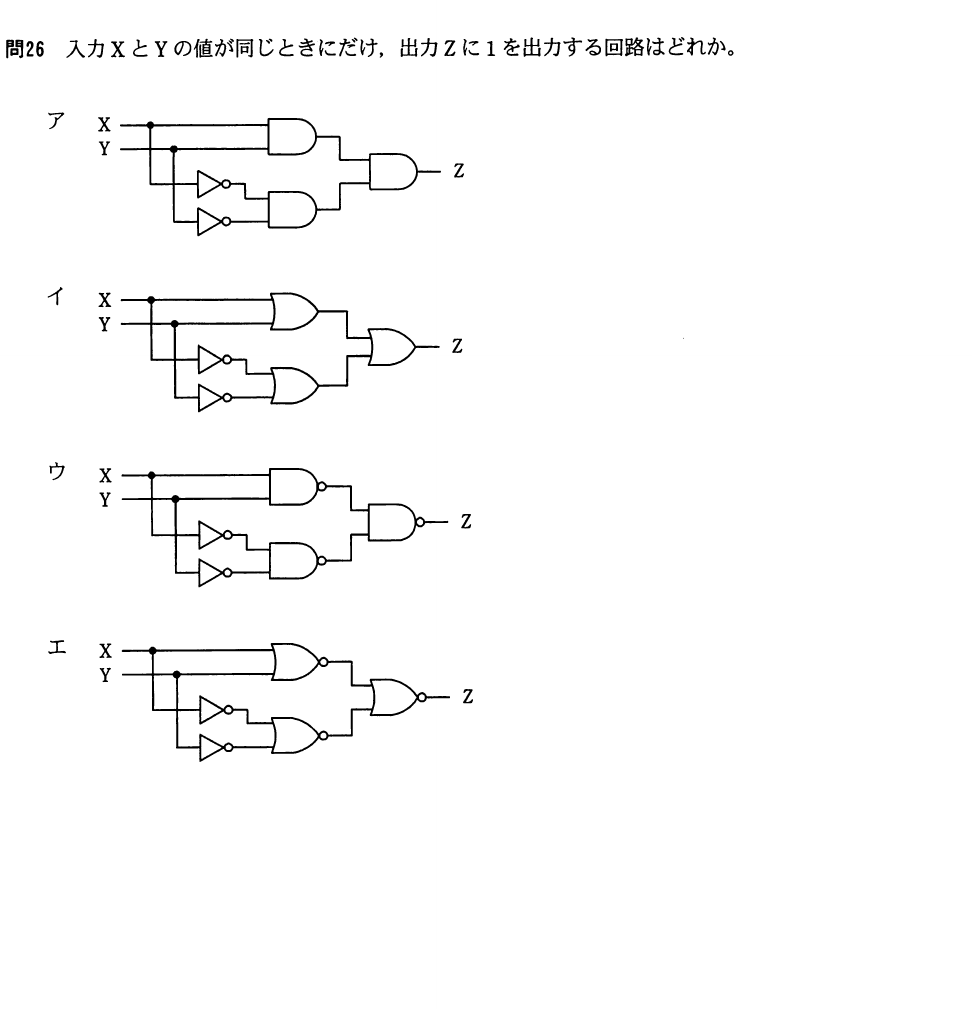

平成22年度 春期 基本情報技術者試験 午前 問26

解説

入力XとYが同じ値のときだけ出力が1になる回路は論理一致回路（XNOR）です。回路図ウは，XとYのAND，及びそれぞれの否定同士のAND（NAND経由）の結果を最終段のNANDでまとめる構成になっており，X＝Yのときに出力Zが1になる論理一致の動作をします。

選択肢ごとの解説

• ア誤り。この回路構成は，最終段がANDになっており，XとYが異なるときにも1を出力してしまう組合せがあり，一致回路にはなりません。
• イ誤り。この回路構成は最終段がORになっており，X又はYの少なくとも一方が特定の条件を満たせば1を出力するため，一致回路の動作とは異なります。
• ウ正しい。この回路は，XとYが一致するとき（ともに0又はともに1のとき）だけ出力Zが1になる論理一致（XNOR）の動作をします。
• エ誤り。最終段の構成が異なり，XとYが一致しない場合にも1を出力する組合せが生じるため，一致回路の動作にはなりません。
