平成26年度 春期 基本情報技術者試験 午前 問52

解説

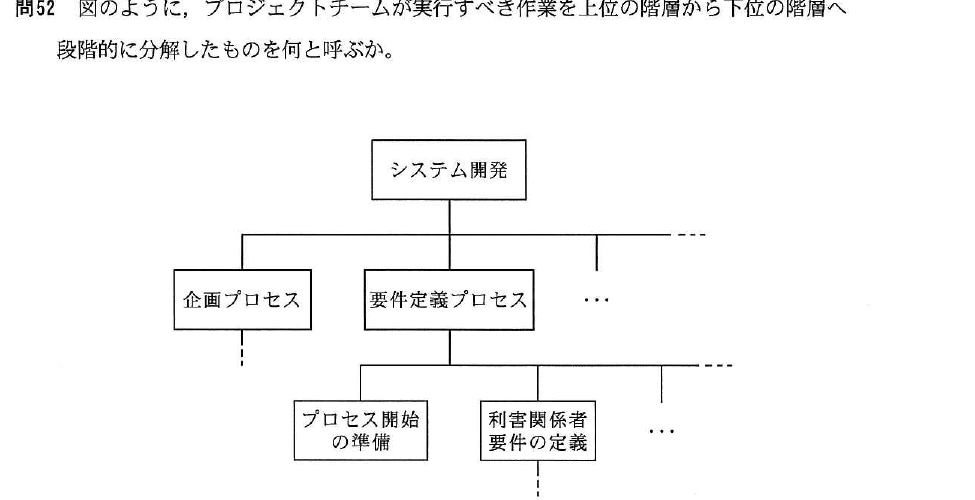

WBS（Work Breakdown Structure：作業分解構成図）は，プロジェクトで実行すべき作業を，上位の階層（大きな工程）から下位の階層（具体的な作業単位）へと段階的に分解し，階層構造として整理したものです。図のように，システム開発から企画プロセスや要件定義プロセスへ，さらに個別の作業へと枝分かれしていく構造がWBSの典型的な表現です。

選択肢ごとの解説

• ア誤り。CPM（クリティカルパス法）は，作業の順序関係から最長経路（クリティカルパス）を求める手法であり，作業の階層的分解図ではありません。
• イ誤り。EVM（アーンドバリューマネジメント）は，コストとスケジュールの実績を金額換算して進捗を管理する手法であり，階層分解図ではありません。
• ウ誤り。PERT図は，作業の順序関係と所要日数をネットワーク図として表す手法であり，上位から下位への階層分解を表す図ではありません。
• エ正しい。作業を上位階層から下位階層へ段階的に分解したものはWBSです。
