平成29年度 秋期 基本情報技術者試験 午前 問11

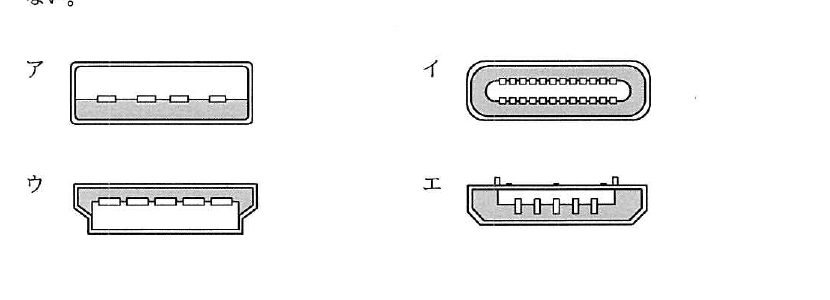

テクノロジ／コンピュータ構成要素USB Type-Cのプラグ側コネクタの断面図はどれか。ここで，図の縮尺は同一ではない。
出典：平成29年度 秋期 基本情報技術者試験 午前 問11
- ア断面図ア
- イ断面図イ
- ウ断面図ウ
- エ断面図エ
正解：イ
解説
USB Type-Cのプラグは，上下どちら向きでも挿せるように接点が上下対称に配置された小判形（オーバル型）の断面が特徴です。図のイは，接点が曲面の上下両方に対称に並ぶ小判形の断面であり，これがUSB Type-Cに該当します。
選択肢ごとの解説
- ア誤り。四角い平たい断面に接点が1列だけ並ぶ形状は，USB Type-A（従来の長方形コネクタ）の断面図です。
- イ正しい。上下対称の小判形の断面で，両面に接点が並ぶ形状がUSB Type-Cの特徴です。
- ウ誤り。台形に近い形状で接点が1列に並ぶ断面は，USB Micro-Bコネクタの断面図です。
- エ誤り。上部に小さな突起（ロック用のツメ）があり接点が並ぶ形状は，USB Mini-Bなど他のUSBコネクタの断面図です。
