平成21年度 春期 ITパスポート試験 問89

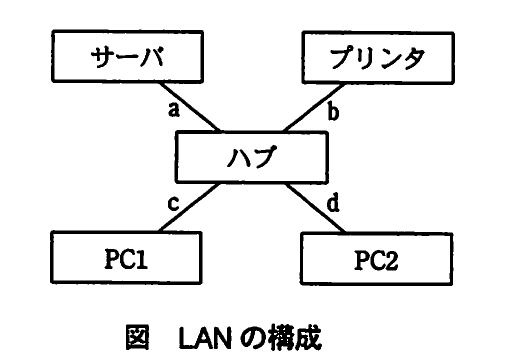

テクノロジ／ネットワーク【中問A（問89〜92の共通文章）】 LAN で構成されるシステムの障害を特定するための手順に関する次の記述を読んで，問89〜92 に答えよ。 M さんの部署では，図に示すような，PC 2 台（PC1 と PC2），サーバ 1 台とプリンタ 1 台を，ハブ 1 台と 4 本のケーブル a〜d でつないだ LAN で構成されるシステムを使っている。 図 LAN の構成（サーバ・プリンタ・PC1・PC2 がそれぞれハブにつながっている。ケーブル a はサーバとハブ，b はプリンタとハブ，c は PC1 とハブ，d は PC2 とハブをつなぐ。） この LAN に接続されているプリンタは，プリントサーバ機能を有しており，PC から直接プリンタに出力できる設定になっている。ある日，M さんは PC1 からプリンタに出力を行ったが，出力できなかった。前日に同じ処理を行ったときは，出力できていた。 なお，各機器と各ケーブルの接続箇所については，ソケットの不具合は機器側の障害，コネクタの不具合はケーブル側の障害として切り分けられるものとする。また，障害が複数箇所で同時に発生する可能性はなく，PC1 では障害が発生していないものとする。 【設問】障害の原因と考えられる構成要素は，LAN を構成する PC2，サーバ，プリンタ，ハブとケーブル a〜d の八つの中に幾つあると考えられるか。
出典：平成21年度 春期 ITパスポート試験 問89
- ア1
- イ2
- ウ3
- エ4
正解：エ
解説
PC1 は正常なので，PC1 からプリンタに出力するまでの経路に含まれる構成要素が原因の候補です。経路は「PC1 → ケーブル c → ハブ → ケーブル b → プリンタ」で，プリンタはプリントサーバ機能をもち，PC から直接出力できるので，サーバは経路に含まれません。したがって，原因と考えられるのはケーブル c，ハブ，ケーブル b，プリンタの 4 つです。
選択肢ごとの解説
- ア誤り。経路上にあるのは，ケーブル c，ハブ，ケーブル b，プリンタの 4 つで，1 つだけではありません。
- イ誤り。経路上の構成要素は 2 つではなく，ケーブル c，ハブ，ケーブル b，プリンタの 4 つです。
- ウ誤り。経路上の構成要素は 3 つではなく，4 つです。
- エ正しい。原因の候補は，ケーブル c，ハブ，ケーブル b，プリンタの 4 つです。PC2，サーバ，ケーブル a，d は経路に含まれません。
