平成21年度 春期 ITパスポート試験 問90

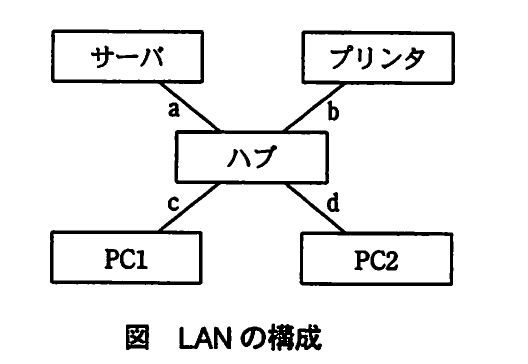

テクノロジ／ネットワーク【中問A（問89〜92の共通文章）】 LAN で構成されるシステムの障害を特定するための手順に関する次の記述を読んで，問89〜92 に答えよ。 M さんの部署では，図に示すような，PC 2 台（PC1 と PC2），サーバ 1 台とプリンタ 1 台を，ハブ 1 台と 4 本のケーブル a〜d でつないだ LAN で構成されるシステムを使っている。 図 LAN の構成（サーバ・プリンタ・PC1・PC2 がそれぞれハブにつながっている。ケーブル a はサーバとハブ，b はプリンタとハブ，c は PC1 とハブ，d は PC2 とハブをつなぐ。） この LAN に接続されているプリンタは，プリントサーバ機能を有しており，PC から直接プリンタに出力できる設定になっている。ある日，M さんは PC1 からプリンタに出力を行ったが，出力できなかった。前日に同じ処理を行ったときは，出力できていた。 なお，各機器と各ケーブルの接続箇所については，ソケットの不具合は機器側の障害，コネクタの不具合はケーブル側の障害として切り分けられるものとする。また，障害が複数箇所で同時に発生する可能性はなく，PC1 では障害が発生していないものとする。 【設問】M さんは，障害の原因を追及するため，PC2 からプリンタに出力できるかを確認した。また，PC1 と PC2 をハブにつないでいるケーブル c と d をハブ側で差し替えた場合，PC2 からプリンタに出力できるかをも確認した。どちらの場合も，PC2 から出力できるようであれば，障害の原因と考えられる構成要素は，LAN を構成する PC2，サーバ，プリンタ，ハブとケーブル a〜d の八つの中に幾つあると考えられるか。
出典：平成21年度 春期 ITパスポート試験 問90
- ア0
- イ1
- ウ2
- エ3
正解：イ
解説
PC1 の経路上の候補は，ケーブル c，ハブ，ケーブル b，プリンタの 4 つでした。PC2 から出力できたので，ハブ（ケーブル d 側とケーブル b 側のポート），ケーブル b，プリンタは正常と分かります。さらに，ケーブル c と d をハブ側で差し替えても PC2 から出力できたので，ケーブル d と，ハブの PC1 側のソケットも正常です。残る候補は，まだ確認できていないケーブル c だけです。
選択肢ごとの解説
- ア誤り。ケーブル c は PC2 の確認では使われておらず，正常かどうかまだ分からないので，候補は 0 にはなりません。
- イ正しい。PC2 の確認で，ハブ，ケーブル b，プリンタは正常と分かります。差し替えの確認でハブの PC1 側ソケットも正常と分かり，残る候補はケーブル c だけです。
- ウ誤り。ハブとケーブル b，プリンタは PC2 から出力できたことで正常と分かるので，候補は 2 つも残りません。
- エ誤り。候補が 3 つ残るのは，PC2 の確認をしなかった場合などです。ここでは 1 つに絞り込めます。
