平成22年度 春期 ITパスポート試験 問35

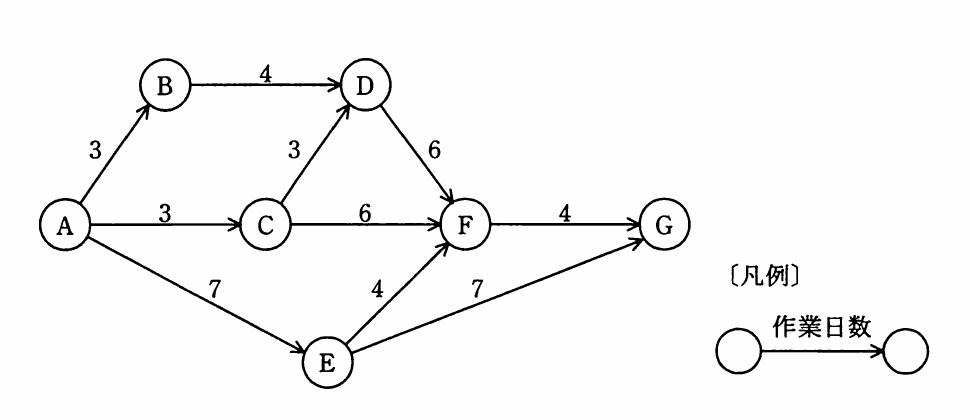

マネジメント／プロジェクトマネジメント図のアローダイアグラムで，AからGに至る全体の作業日数に影響を与えないことを条件に，C→Fの作業の遅れは最大何日間まで許容できるか。
出典：平成22年度 春期 ITパスポート試験 問35
- ア1
- イ2
- ウ3
- エ4
正解：エ
解説
各作業の最早結合点時刻を求めます。A＝0，B＝3，C＝3，D＝max(B→D：3＋4＝7，C→D：3＋3＝6)＝7，E＝7，F＝max(D→F：7＋6＝13，C→F：3＋6＝9，E→F：7＋4＝11)＝13，G＝max(F→G：13＋4＝17，E→G：7＋7＝14)＝17。全体の作業日数は17日です。C→Fは作業日数6日で最早でも9日目に終わるのに対し，Fは13日目に開始できれば十分なので，余裕は13－3－6＝4日です。
選択肢ごとの解説
- ア誤り。C→Fの余裕は4日あります。
- イ誤り。C→Fの余裕は4日あります。
- ウ誤り。C→Fの余裕は4日あります。
- エ正しい。C→Fの余裕日数（フロート）は13－(3＋6)＝4日で，4日遅れても全体の日数に影響しません。
