平成23年度 秋期 ITパスポート試験 問42

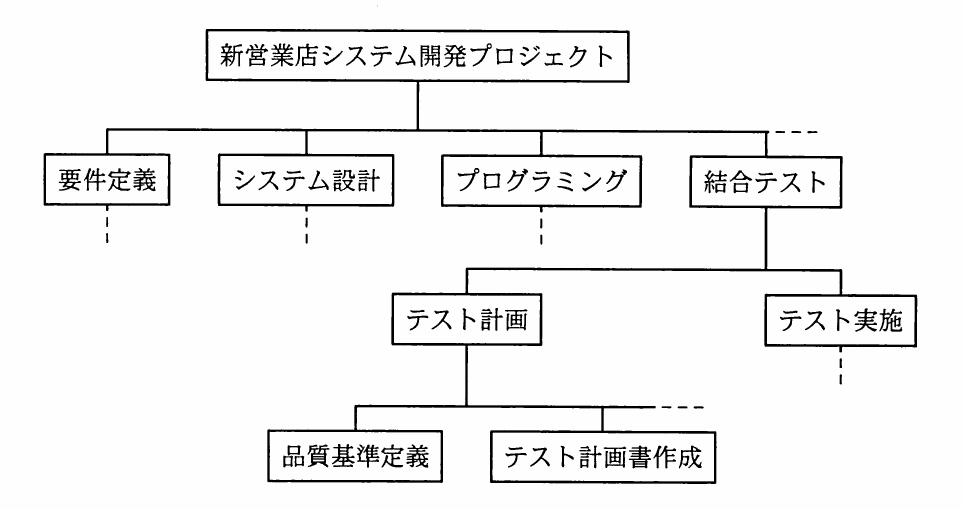

マネジメント／プロジェクトマネジメント新営業店システム開発プロジェクトの作業を，図のように階層的に表現する手法はどれか。
出典：平成23年度 秋期 ITパスポート試験 問42
- アPERT（Program Evaluation and Review Technique）
- イWBS（Work Breakdown Structure）
- ウ構造化プログラミング
- エファンクションポイント法
正解：イ
解説
図は，プロジェクト全体の作業を，要件定義，システム設計，結合テストなどの大きな作業に分け，さらにテスト計画，テスト実施，品質基準定義のようにより小さな作業に，階層的に分解して表しています。このように作業を階層的に分解する手法が WBS（Work Breakdown Structure）です。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。PERT は，作業の順序関係と所要日数を矢線で表して日程を管理する手法で，階層的な分解ではありません。
- イ正しい。作業を階層的に分解して表現する手法が WBS です。
- ウ誤り。構造化プログラミングは，順次・選択・繰返しの 3 つの構造でプログラムを組み立てる考え方です。
- エ誤り。ファンクションポイント法は，システムの機能の数から開発規模を見積もる手法です。
