平成23年度 秋期 ITパスポート試験 問57

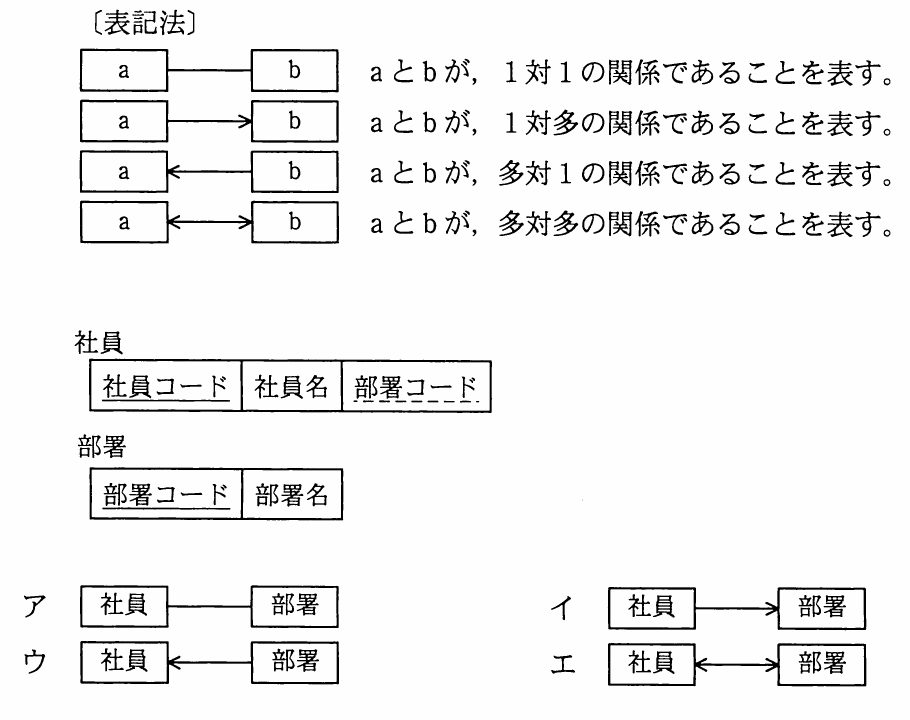

テクノロジ／データベース社員数が 50 人で，部署が 10 ある会社が，関係データベースで社員や部署の情報を管理している。“社員”表と“部署”表の関係を示した E-R 図はどれか。ここで，1 人の社員が複数部署に所属することはない。下線のうち実線は主キーを，破線は外部キーを表す。E-R 図の表記は次のとおりとする。 （表記法，“社員”表・“部署”表の項目，及び選択肢の E-R 図は図に示す。）
出典：平成23年度 秋期 ITパスポート試験 問57
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：ウ
解説
社員表の部署コードは外部キーで，部署表の主キー（部署コード）を参照しています。1人の社員は一つの部署にしか所属せず，一つの部署には複数の社員が所属するので，社員から見て部署は「多対1」の関係です。表記法では「a ←── b」が「a と b が多対1」を表すので，a に社員，b に部署を当てたウが正解です。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。線に矢印がないのは1対1の関係で，社員と部署が1対1になってしまいます。
- イ誤り。「社員 → 部署」は，社員が1，部署が多の1対多を表し，向きが逆です。
- ウ正しい。社員（多）に対して部署（1）の多対1の関係を表しています。
- エ誤り。多対多の関係で，一人の社員が複数部署に所属しないという条件に合いません。
