平成25年度 春期 ITパスポート試験 問68

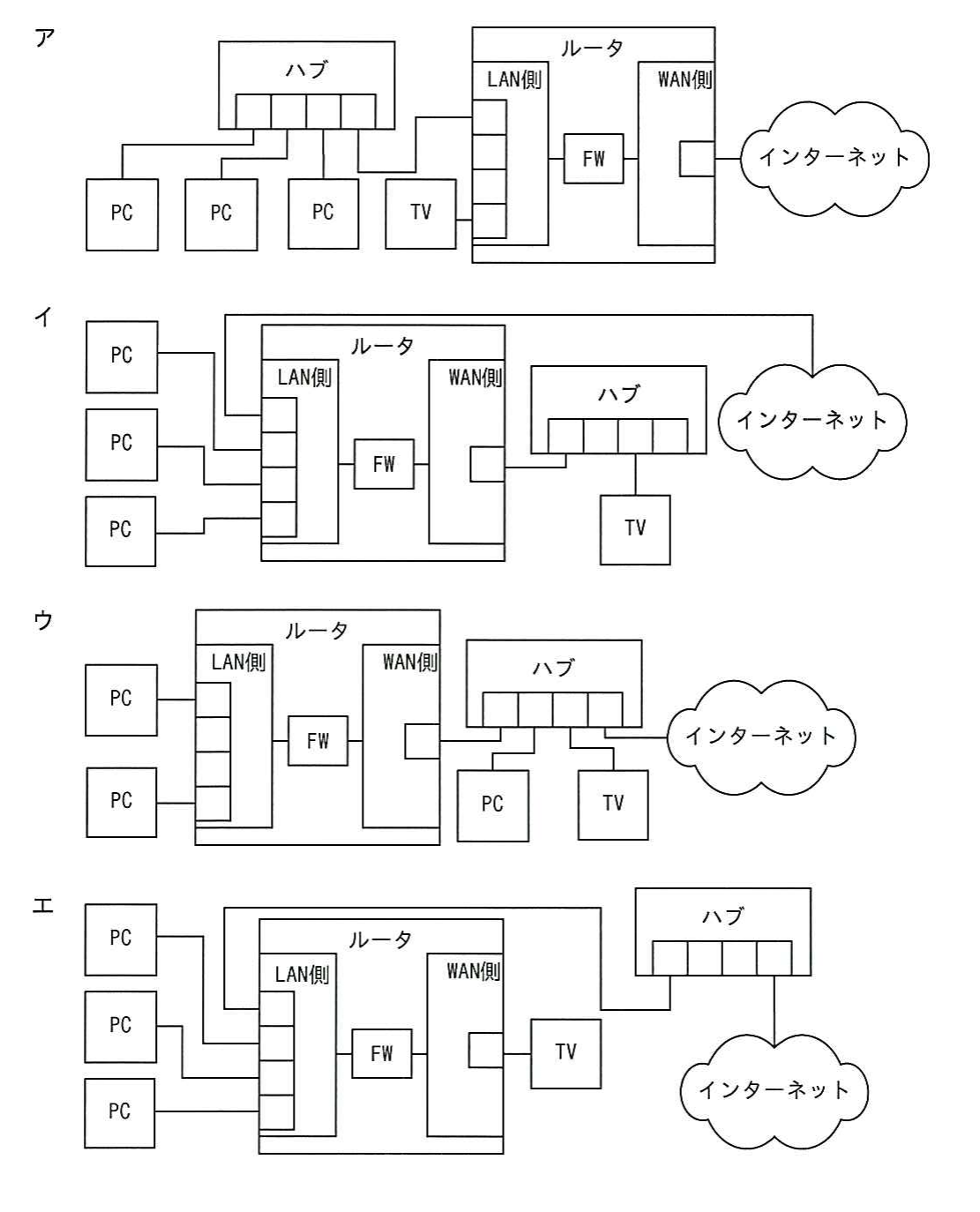

テクノロジ／ネットワークファイアウォール機能付きルータとハブを用いて，PC3台とインターネット対応テレビをインターネットに接続したい。全ての機器に対して，ルータのファイアウォール機能が生かせる配線として適切なものはどれか。ここで，図中の“FW”はファイアウォール機能を示す。
出典：平成25年度 春期 ITパスポート試験 問68
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：ア
解説
ルータのファイアウォール機能は，インターネット（WAN側）と社内（LAN側）の間の通信を制御します。全ての機器を守るには，ハブを LAN 側に接続し，PC もテレビもハブ経由でルータの LAN 側につなぎ，インターネットはルータの WAN 側につなぐ必要があります。アは，PC 3台とテレビがハブを経由してルータの LAN 側につながっており，条件を満たします。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア正しい。全ての機器がルータの LAN 側にあり，インターネットとの通信は必ずファイアウォールを通ります。
- イ誤り。テレビが WAN 側のハブにつながっているため，テレビの通信はファイアウォールを経由せず，保護されません。また，インターネットの線が LAN 側につながっています。
- ウ誤り。ハブがインターネットと直接つながり，PC とテレビが WAN 側に接続されているので，ファイアウォールの保護を受けられません。
- エ誤り。テレビが WAN 側に接続され，インターネットもハブを通して LAN 側につながっているなど，一部の機器でファイアウォール機能が生かされません。
