平成30年度 秋期 ITパスポート試験 問85

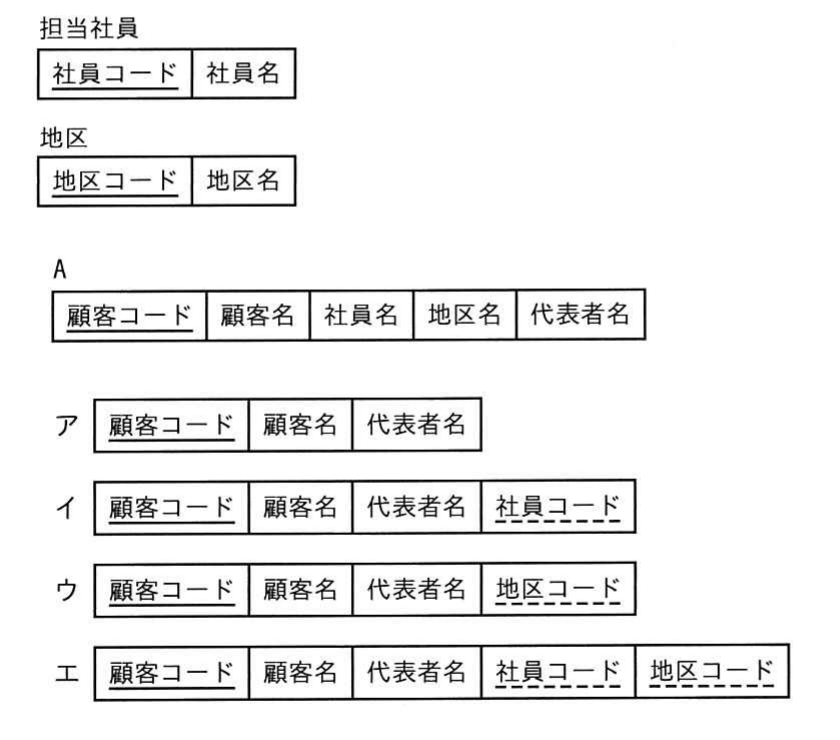

テクノロジ／データベース関係データベースで管理している“担当社員”表，“地区”表及び“顧客”表を結合して，A 表を得た。結合に用いた“顧客”表はどれか。ここで，下線のうち実線は主キーを，破線は外部キーを表す。
出典：平成30年度 秋期 ITパスポート試験 問85
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：エ
解説
A 表には，顧客コード・顧客名・代表者名のほか，社員名と地区名があります。社員名は“担当社員”表，地区名は“地区”表にあるので，“顧客”表はこの二つの表を結合するための外部キー「社員コード」と「地区コード」の両方をもつ必要があります。したがって“顧客”表は，主キー「顧客コード」，顧客名，代表者名，外部キー「社員コード」「地区コード」の五つの項目をもつ図エです。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。図アは外部キーをもたないので，担当社員表や地区表と結合できません。
- イ誤り。図イは「社員コード」の外部キーしかなく，地区名を結合できません。
- ウ誤り。図ウは「地区コード」の外部キーしかなく，社員名を結合できません。
- エ正しい。図エは「社員コード」と「地区コード」の両方の外部キーをもち，A 表を得られます。
