平成30年度 春期 ITパスポート試験 問43

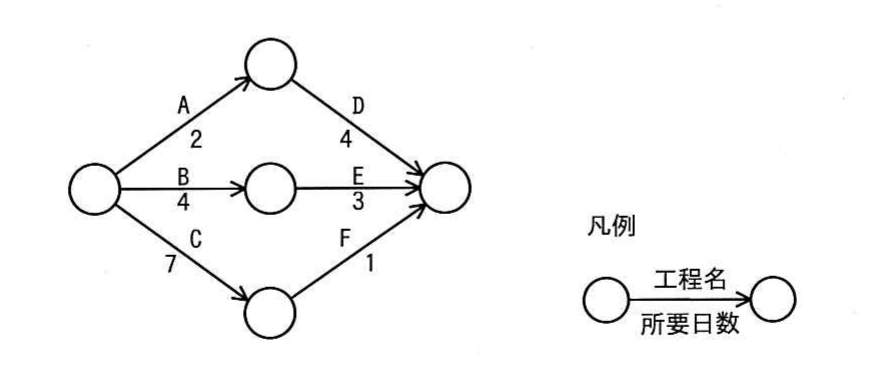

マネジメント／プロジェクトマネジメントシステム開発を示した図のアローダイアグラムにおいて，工程AとDが合わせて3日遅れると，全体では何日遅れるか。
出典：平成30年度 春期 ITパスポート試験 問43
- ア1
- イ2
- ウ3
- エ4
正解：ア
解説
アローダイアグラムで，開始から終了までの各経路の所要日数を求めます。A→D は 2＋4＝6 日，B→E は 4＋3＝7 日，C→F は 7＋1＝8 日です。最も長い C→F の 8 日が全体の所要日数（クリティカルパス）です。AとDが合わせて3日遅れると A→D の経路は 6＋3＝9 日となり，8 日を超えるため，全体では 9－8＝1 日遅れます。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア正しい。A→D の経路が 9 日になり，全体の 8 日より 1 日長くなります。
- イ誤り。全体の遅れは 1 日です。
- ウ誤り。経路に余裕（8－6＝2 日）があるため，3 日遅れても全体への影響は 1 日にとどまります。
- エ誤り。遅れは 4 日にはなりません。
