令和3年度 ITパスポート試験 問70

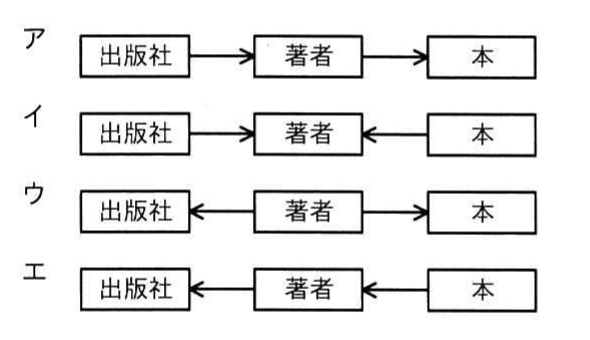

テクノロジ／データベース条件①～④を全て満たすとき，出版社と著者と本の関係を示す E-R 図はどれか。 ここで，E-R 図の表記法は次のとおりとする。 〔表記法〕 a → b ：a と b が，1対多の関係であることを表す。 〔条件〕 ① 出版社は，複数の著者と契約している。 ② 著者は，一つの出版社とだけ契約している。 ③ 著者は，複数の本を書いている。 ④ 1冊の本は，1人の著者が書いている。 （注：本サイトでは表記法の図を文字表記に変換しています。選択肢の E-R 図は画像です。）
出典：令和3年度 ITパスポート試験 問70
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：ア
解説
表記法では，矢印が「1」側から「多」側に向かいます。条件①②から，出版社1に対して著者が多なので，出版社から著者への矢印になります。条件③④から，著者1に対して本が多なので，著者から本への矢印になります。したがって「出版社 → 著者 → 本」となる図アです。
選択肢ごとの解説
- ア正しい。出版社→著者（1対多），著者→本（1対多）で，条件①～④を全て満たします。
- イ誤り。本→著者の向きになっており，本が1で著者が多になるので，条件④に反します。
- ウ誤り。著者→出版社の向きになっており，著者が1で出版社が多になるので，条件②に反します。
- エ誤り。著者→出版社，本→著者の向きで，条件②も条件④も満たしません。
