平成28年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問4

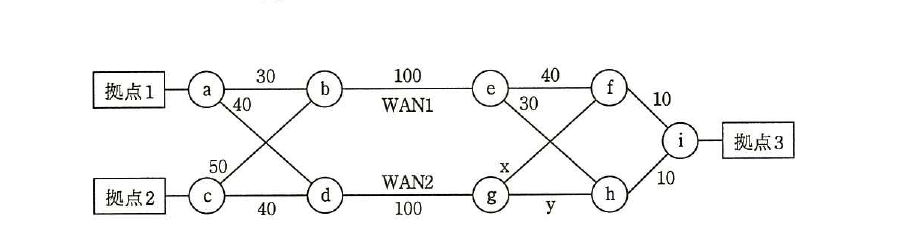

テクノロジ／ネットワーク図は，OSPF を使用するルータ a〜i のネットワーク構成を示す。拠点1と拠点3の間の通信は WAN1 を，拠点2と拠点3の間の通信は WAN2 を通過するようにしたい。x と y に設定するコストとして，適切な組合せはどれか。ここで，図中の数字は OSPF コストを示す。 （注：本サイトでは原問題の選択肢の表を文字表記に変換しています）
出典：平成28年度 秋期 ネットワークスペシャリスト試験 午前Ⅱ 問4
- アx：20，y：20
- イx：30，y：30
- ウx：40，y：40
- エx：50，y：50
正解：イ
解説
拠点1（a）から拠点3（i）へは，WAN1 経由で a-b-e-h-i（コスト 30+100+30+10=170）と，WAN2 経由で a-d-g-h-i（コスト 40+100+y+10=150+y）の二つの経路があり，WAN1 を使わせるには 150+y が 170 より大きくなる必要があります（y＞20）。同様に，拠点2（c）から拠点3（i）へは，WAN2 経由の c-d-g-h-i（コスト 150+x）が，WAN1 経由の c-b-e-h-i（コスト 50+100+30+10=190）より小さくなる必要があります（x＜40）。この 20＜x=y＜40 を満たすのは x=y=30 だけです。
選択肢ごとの解説
- ア誤り。x=y=20 では WAN2 経由の拠点1→拠点3経路のコストが 150+20=170 となり，WAN1 経由と同コストになってしまい，WAN1 を優先的に通過させることができません。
- イ正しい。x=y=30 のとき，拠点1→拠点3は WAN1 経由（コスト170）が WAN2 経由（コスト180）より短く，拠点2→拠点3は WAN2 経由（コスト180）が WAN1 経由（コスト190）より短くなり，要求どおりのルーティングになります。
- ウ誤り。x=y=40 では WAN2 経由の拠点2→拠点3経路のコストが 150+40=190 となり，WAN1 経由と同コストになってしまい，WAN2 を優先的に通過させることができません。
- エ誤り。x=y=50 では WAN2 経由の拠点2→拠点3経路のコストが 150+50=200 となって WAN1 経由（190）より大きくなり，拠点2→拠点3の通信が WAN1 を経由してしまいます。
