令和5年度 春期 ネットワークスペシャリスト試験 午前Ⅱ 問11

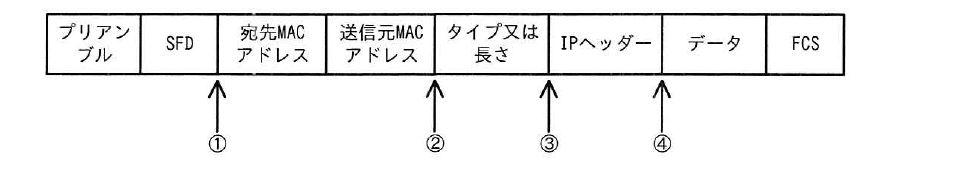

テクノロジ／ネットワークIP ネットワークにおいて IEEE 802.1Q で使用される VLAN タグは図のイーサネットフレームのどの位置に挿入されるか。
出典：令和5年度 春期 ネットワークスペシャリスト試験 午前Ⅱ 問11
- ア①
- イ②
- ウ③
- エ④
正解：イ
解説
IEEE 802.1Q の VLAN タグ（4 オクテット）は，イーサネットフレームの送信元 MAC アドレスと「タイプ又は長さ」フィールドの間，すなわち図の②の位置に挿入されます。
選択肢ごとの解説
- ア誤り。①は宛先 MAC アドレスの前で，ここにタグは挿入されません。
- イ正しい。VLAN タグは送信元 MAC アドレスの直後（②）に挿入されます。
- ウ誤り。③はタイプ又は長さフィールドの後ろであり，タグの位置ではありません。
- エ誤り。④は IP ヘッダーの後ろであり，レイヤーが異なります。
