平成31年度 春期 プロジェクトマネージャ試験 午前Ⅱ 問10

解説

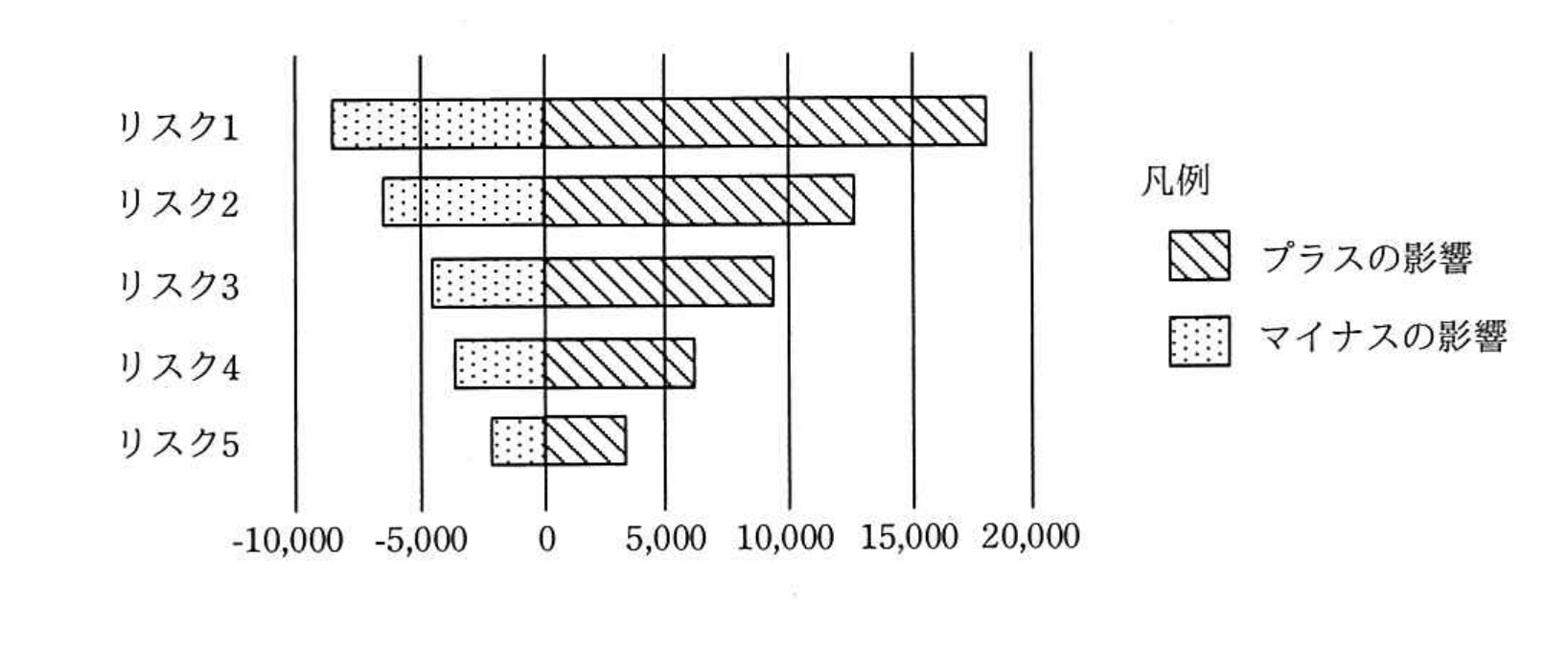

感度分析は，個々のリスク（変数）がプロジェクトの目標にどの程度の影響を与えるかを調べる定量的リスク分析の技法です。その結果は，影響度の大きいリスクから順に上から並べた横棒グラフとして示されることが多く，棒の幅が広いリスクほど中央（基準値）から離れて突き出す形状になるため，全体としてらせん状に先細る竜巻（トルネード）のような形に見えることから，この図はトルネード図と呼ばれます。

選択肢ごとの解説

• ア誤り。確率分布は，不確実な変数が取り得る値とその発生確率の関係を表す図であり，リスクごとの影響度を比較する感度分析の結果を示す図ではありません。
• イ誤り。デシジョンツリーダイアグラムは，複数の選択肢とその結果として想定されるシナリオの関係を樹形図で表し，期待値を計算して意思決定するための図であり，感度分析の結果を示す図ではありません。
• ウ正しい。感度分析の結果を，影響度の大きい順にリスクを並べた横棒グラフで示した図は，その形状からトルネード図と呼ばれます。
• エ誤り。リスクブレークダウンストラクチャは，リスクを発生源ごとに階層的に分類した構造図であり，感度分析の結果を示す図ではありません。
