平成25年度 秋期 応用情報技術者試験 午前 問45

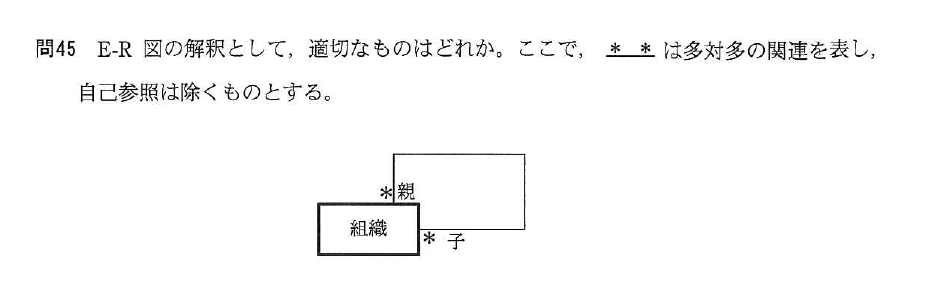

テクノロジ／データベースE-R図の解釈として，適切なものはどれか。ここで，＊＊は多対多の関連を表し，自己参照は除くものとする。
出典：平成25年度 秋期 応用情報技術者試験 午前 問45
- アある組織の親組織の数が，子組織の数より多い可能性がある。
- イ全ての組織は必ず子組織をもつ。
- ウ組織は2段階の階層構造である。
- エ組織はネットワーク構造になっていない。
正解：ア
解説
図は「組織」が親組織・子組織として自分自身を多対多（＊：＊）で参照するE-R図です。1つの組織が複数の親組織と複数の子組織を持ち得るため，ある組織の親組織の数が子組織の数より多い可能性があります。
選択肢ごとの解説
- ア正しい。多対多の自己参照であるため，親組織の数が子組織の数より多い組織が存在する可能性があります。
- イ誤り。多対多の関連なので，親をもたない（子組織を持たない）組織が存在してもよく，全ての組織が必ず子組織をもつとは限りません。
- ウ誤り。多対多の自己参照は階層の段数を2段階に制限するものではなく，何段階の階層も表現できます。
- エ誤り。多対多の関連は，複数の親・子を持てるネットワーク型の構造を表しており，ネットワーク構造になっていないとは言えません。
