平成25年度 春期 応用情報技術者試験 午前 問24

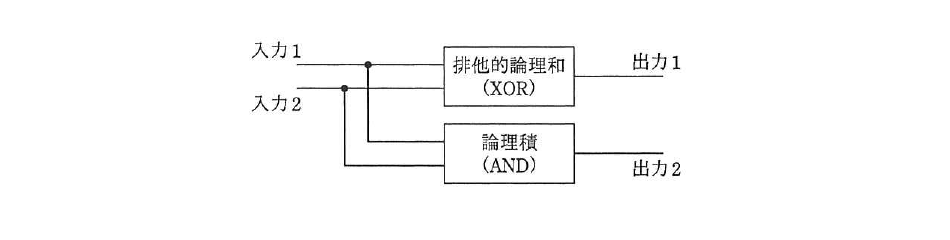

テクノロジ/ハードウェア図に示す構造の論理回路は,どの回路か。

出典:平成25年度 春期 応用情報技術者試験 午前 問24
- ア減算
- イ乗算
- ウ全加算
- エ半加算
正解:エ
解説
2入力の論理回路で,出力1がXORの出力(桁上げを考慮しない和),出力2がANDの出力(桁上げ)となっています。これは加算対象が2つの1ビット入力だけで,下位からの桁上げ入力を考慮しない半加算器(half adder)の構成です。
選択肢ごとの解説
- ア誤り。減算回路であれば否定や補数を扱う回路が必要であり,この構成とは異なります。
- イ誤り。乗算回路はAND一つでは実現できず,複数ビットの部分積や加算処理が必要になります。
- ウ誤り。全加算器は下位桁からの桁上げ入力も考慮するため3入力が必要ですが,この回路は2入力です。
- エ正しい。XORで和,ANDで桁上げを求める2入力の構成は,桁上げ入力を考慮しない半加算器です。
