平成27年度 秋期 応用情報技術者試験 午前 問22

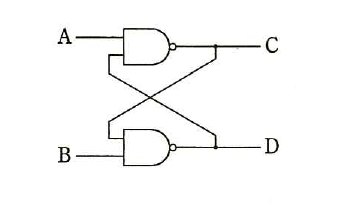

テクノロジ／ハードウェア図の論理回路の動作の説明として，適切なものはどれか。
出典：平成27年度 秋期 応用情報技術者試験 午前 問22
- アA＝0，B＝0のとき，C及びDは前の状態を保持する。
- イA＝0，B＝1のとき，Bの値を反映してD＝1になる。
- ウA＝1，B＝0のとき，C＝1，D＝0になる。
- エA＝1，B＝1のとき，C及びDは前の状態を保持する。
正解：エ
解説
図はNANDゲート2個を交差結合したSR型フリップフロップです。A＝1，B＝1のとき，両NANDの出力はそれぞれ他方の出力にも依存する帰還構成となり，直前の状態を保持（ホールド）します。A＝0とすると強制的にC＝1に，B＝0とすると強制的にD＝1になります。
選択肢ごとの解説
- ア誤り。A＝0，B＝0のときはC，Dの両方の出力が強制的に1に固定され，前の状態は保持されません。
- イ誤り。A＝0，B＝1のときはA側のNANDが強制的にC＝1になり，これがBの入力に帰還してD＝0に決まるため，Bの値がそのままDに反映されるわけではありません。
- ウ誤り。A＝1，B＝0のときはB側のNANDが強制的にD＝1になり，これがフィードバックしてC＝0になるため，C＝1，D＝0にはなりません。
- エ正しい。A＝1，B＝1のときは両NANDともセット・リセット入力が働かず，直前の出力状態がそのまま保持されます。
