令和4年度 秋期 応用情報技術者試験 午前 問52

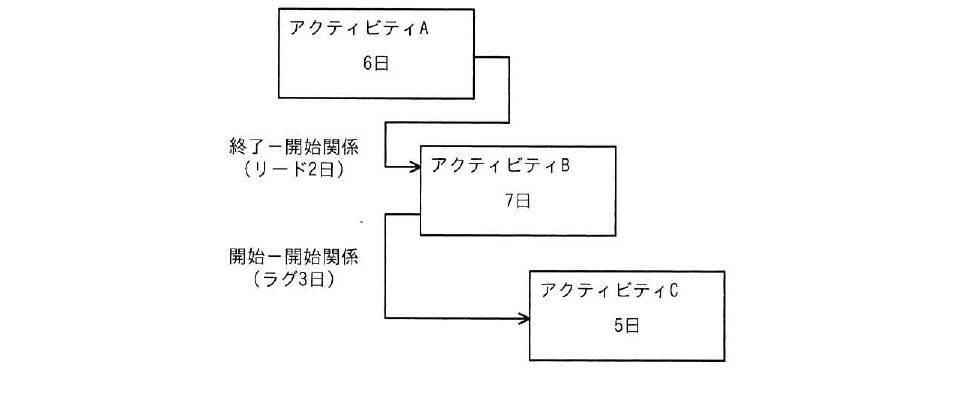

マネジメント／プロジェクトマネジメント図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数は最少で何日か。
出典：令和4年度 秋期 応用情報技術者試験 午前 問52
- ア11
- イ12
- ウ13
- エ14
正解：イ
解説
アクティビティA は0日目から6日目まで。B は A と終了－開始関係（リード2日）なので A の終了の2日前，つまり4日目に開始でき，4＋7＝11日目に終了します。C は B と開始－開始関係（ラグ3日）なので B の開始の3日後，つまり7日目に開始でき，7＋5＝12日目に終了します。全作業の完了は max(6，11，12)＝12日です。
選択肢ごとの解説
- ア誤り。11 は B の終了（11日目）までで C の終了を考慮していない値です。
- イ正しい。B は4日目開始・11日目終了，C は7日目開始・12日目終了で，所要日数は最少12日です。
- ウ誤り。13 はリード2日を考慮せず A（6日）＋B（7日）を単純に足した値です。
- エ誤り。14 はリードを遅れ（ラグ）として扱うなど，リード・ラグの解釈を誤った場合の値です。
