平成21年度 春期 データベーススペシャリスト試験 午前Ⅱ 問4

解説

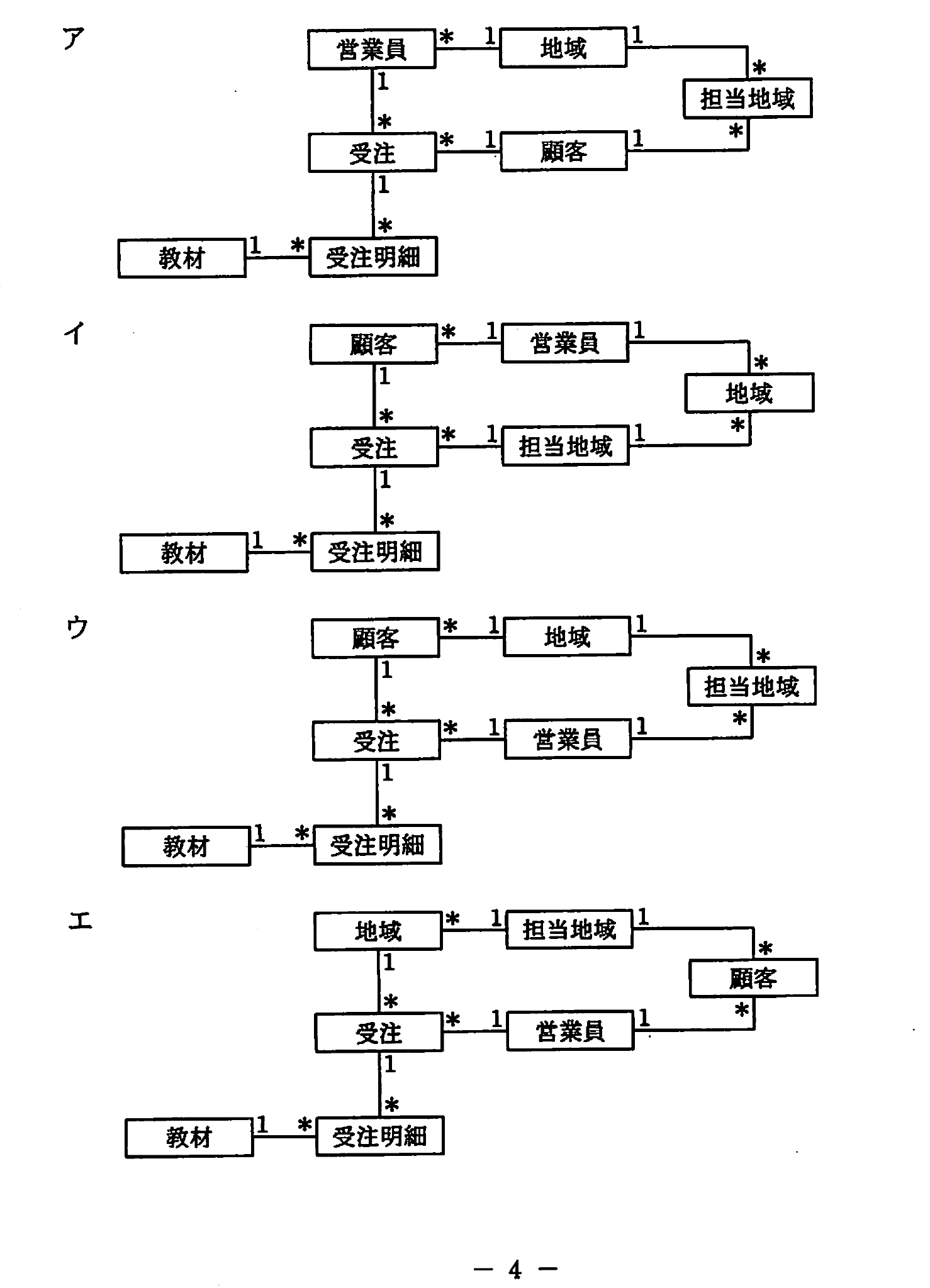

業務ルールでは，「営業員は一つ以上の担当地域が定められており，担当地域の1人以上の顧客から受注を得る」「一つの地域を1人以上の営業員が担当する」とされています。この規則から，顧客は地域に属し（顧客※1－地域1），地域と営業員は「担当地域」という関連実体を介して多対多で結び付き，受注は顧客と営業員（担当地域経由）の両方に関係する構造になります。図ウは，顧客が地域に1対多で属し，地域と営業員が担当地域を介して多対多に結び付き，受注が顧客と営業員それぞれに1対多で関連する構造になっており，業務ルールを正しく表現しています。

選択肢ごとの解説

• ア誤り。営業員が地域に直接1対多で属する構造になっており，「一つの地域を1人以上の営業員が担当する」という多対多の関係（担当地域）が正しく表現されていない。
• イ誤り。顧客が営業員に直接1対多で属する構造になっており，顧客が担当地域（地域と営業員の多対多関係）に基づいて受注することを正しく表現できていない。
• ウ正しい。顧客が地域に属し，地域と営業員が担当地域を介して多対多に結び付き，受注が顧客と営業員それぞれに関連する構造になっており，業務ルールを正しく表現している。
• エ誤り。地域が担当地域を介して営業員と直接結び付き，顧客が地域ではなく担当地域から分岐する構造になっており，「担当地域の1人以上の顧客から受注を得る」という関係を正しく表現できていない。
