平成22年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問15

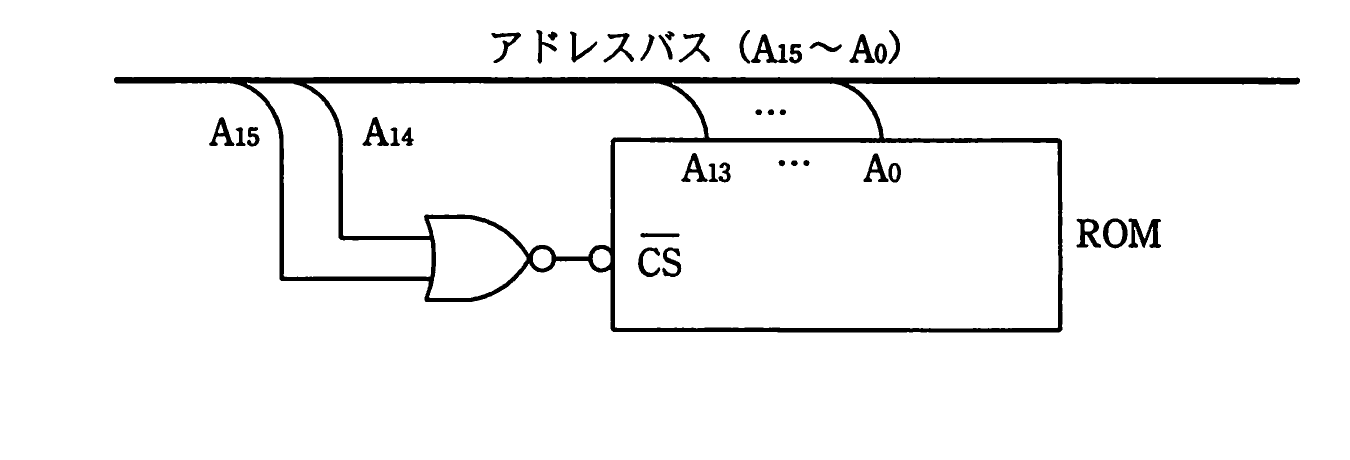

テクノロジ／ハードウェアプログラムと定数をROMから読み出すために，アドレスバスとチップセレクト信号（CSバー）を図のように接続した。アドレスバスはA0がLSBである。このROMにアクセスできるメモリアドレスの範囲はどれか。ここで，解答群の数値は16進数で表記してある。
出典：平成22年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問15
- ア0000～1FFF
- イ4000～7FFF
- ウ4000～FFFF
- エC000～FFFF
正解：ウ
解説
図のROMは，A13～A0の14本のアドレス線を使用しており，16Kバイト（0x0000～0x3FFF相当のオフセット）の内部アドレス空間をもちます。チップセレクト信号（CSバー）は，A15とA14を入力とするNORゲート（否定論理和素子）の出力から生成されており，NORゲートの出力は，A15とA14がともに0のときだけ1（Highすなわち非選択）になり，A15またはA14の少なくとも一方が1のときは0（Lowすなわち選択）になります。したがって，このROMが選択されるのは，A15＝1またはA14＝1のとき，すなわちアドレスの上位2ビットが00以外のときであり，これはアドレス範囲では4000～FFFFに相当します。
選択肢ごとの解説
- ア誤り。0000～1FFFは，A15とA14がともに0の範囲の一部であり，この範囲ではNORゲートの出力が1（非選択）となるため，このROMはアクセスされません。
- イ誤り。4000～7FFFは，選択される範囲（4000～FFFF）の一部にすぎず，選択されるアドレス範囲全体を表していません。
- ウ正しい。A15またはA14の少なくとも一方が1であるアドレス範囲，すなわち4000～FFFFの範囲でチップセレクト信号がLow（選択）になり，このROMにアクセスできます。
- エ誤り。C000～FFFFは，選択される範囲（4000～FFFF）の一部にすぎず，4000～BFFFの範囲でも選択されることを反映していません。
