平成22年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問22

解説

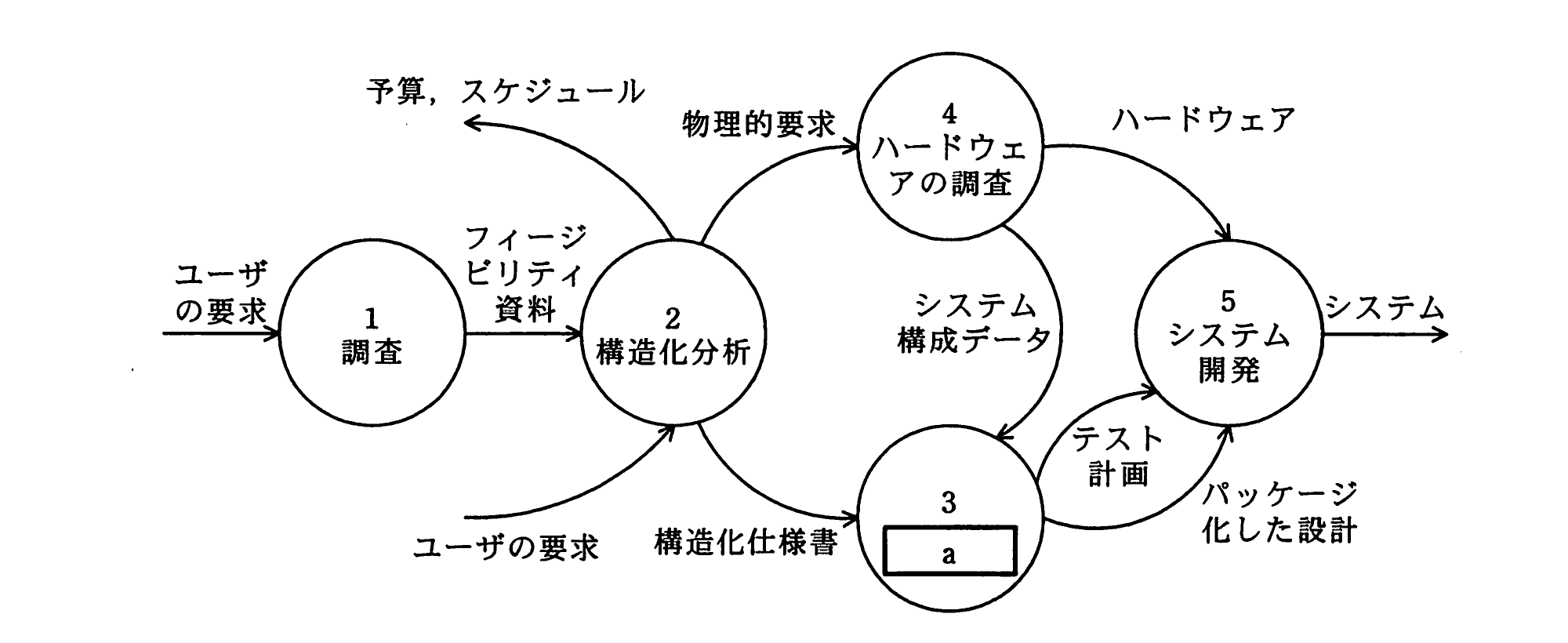

デマルコの構造化技法によるライフサイクルでは，調査（1）と構造化分析（2）で構造化仕様書を作成する。図のフェーズ3は，構造化仕様書と，ハードウェアの調査（4）から得られるシステム構成データを入力として，ハードウェアとソフトウェアの構成などを設計し，テスト計画とパッケージ化した設計を出力して，システム開発（5）に引き渡す。この工程は，構造化設計である。なお，フェーズ4は構造化分析からの物理的要求を受けてハードウェアを調査し，システム構成データをフェーズ3へ，ハードウェアそのものをフェーズ5へ渡す。

選択肢ごとの解説

• ア誤り。機能設計は，図のフェーズ3のように構造化仕様書とシステム構成データを入力としてテスト計画とパッケージ化した設計を出力する工程の名称ではなく，デマルコの構造化技法でこのフェーズを指す名称としては適切でない。
• イ正しい。構造化仕様書とシステム構成データを入力とし，テスト計画とパッケージ化した設計を出力するフェーズ3は，デマルコの構造化技法における構造化設計である。
• ウ誤り。プログラム設計は，個々のプログラムの内部構造を設計する作業であり，構造化仕様書を入力としてシステム全体の構成を設計し，テスト計画とパッケージ化した設計を出力するフェーズ3の名称としては適切でない。
• エ誤り。プロトタイピングは，試作品を用いて要求を確認する開発手法であり，デマルコのライフサイクルにおけるフェーズ3（構造化設計）の名称ではない。
