平成22年度 春期 ITパスポート試験 問50

解説

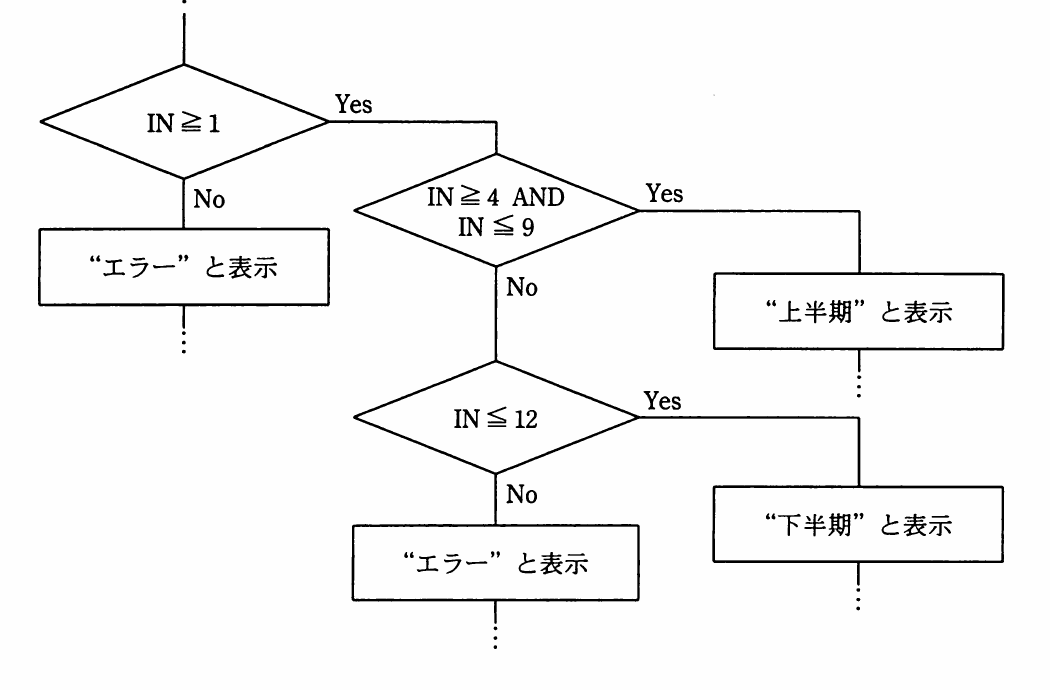

図は，ソフトウェアの動作ロジックを検討し，その結果を流れ図として文書化したものです。ソフトウェアを構成するプログラムの処理ロジックを設計するのは，ソフトウェア詳細設計の段階です。

選択肢ごとの解説

• ア誤り。システム方式設計は，システム全体の方式（ハードウェア・ソフトウェアの構成など）を決める段階です。
• イ誤り。システム要件定義は，システムに必要な機能や性能などの要件を定める段階です。
• ウ正しい。プログラムの処理ロジックを流れ図などで設計するのは，ソフトウェア詳細設計です。
• エ誤り。ソフトウェア要件定義は，ソフトウェアに求められる機能などの要件を定める段階です。
