平成22年度 春期 ITパスポート試験 問91

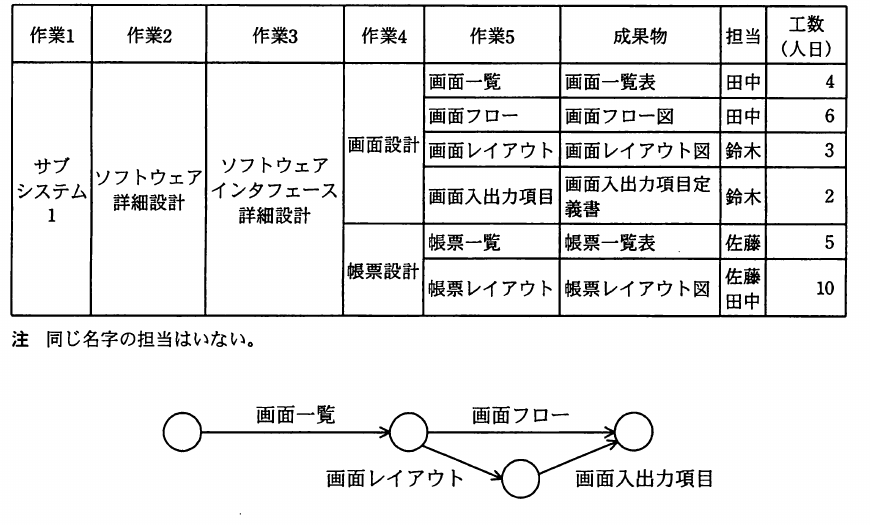

マネジメント／プロジェクトマネジメント【中問A（問89〜92の共通文章）】 在庫管理システムの開発計画に関する次の記述を読んで，問89〜92に答えよ。 S さんは，在庫管理システム（以下，システムという）を構築するプロジェクトに参加することになった。 システムの開発計画は，プロジェクトにおける成果物及び完了基準を明確にした上で，作業分割，作業内容定義，作業順序設定，作業期間見積り，スケジュール作成の五つのステップに分けて順に実施される。 (1) 作業分割では，WBS（Work Breakdown Structure）を用いて，成果物の作成作業を細分化する。WBS は，全体の作業を分割し，その構成要素を階層構造として整理したものである。 (2) 作業内容定義では，分割した各作業の成果物と工数を定義する。 (3) 作業順序設定では，作業間の前後関係を決定する。 (4) 作業期間見積りでは，作業の工数を要員数で割ることで，作業期間を求める。 (5) スケジュール作成では，各作業期間を基に開始日と終了日を決定する。 S さんは，先輩の指導の下で，図に示す WBS によるシステムの作業分割を実施した。 【設問】作業内容定義では，作業分割で作成した WBS を基に，担当，工数を加えた表を作成した。次の表はその一部を示したものである。画面設計での作業 5 の作業間には次の図に示す順序関係があるとき，画面設計のクリティカルパスの作業日数はどれか。図では，作業の流れを矢印で，作業名を矢印の上又は下に示している。
出典：平成22年度 春期 ITパスポート試験 問91
- ア5
- イ9
- ウ10
- エ15
正解：ウ
解説
画面一覧（4 日）が終わってから，二つの経路に分かれます。一つは画面フロー（6 日），もう一つは画面レイアウト（3 日）→画面入出力項目（2 日）で，合計 5 日です。全体では 4＋6＝10 日の経路と 4＋3＋2＝9 日の経路があり，長い方（10 日）がクリティカルパス（全体の所要日数を決める経路）です。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。5 日は画面レイアウトと画面入出力項目の合計だけで，最初の画面一覧が含まれていません。
- イ誤り。9 日（4＋3＋2）はもう一方の経路で，最長ではありません。
- ウ正しい。画面一覧 4 日＋画面フロー 6 日＝10 日が最長の経路です。
- エ誤り。15 日は全作業（4＋6＋3＋2）を単純に足した値で，並行して進められる作業があるため所要日数にはなりません。
