平成24年度 秋期 ITパスポート試験 問2

解説

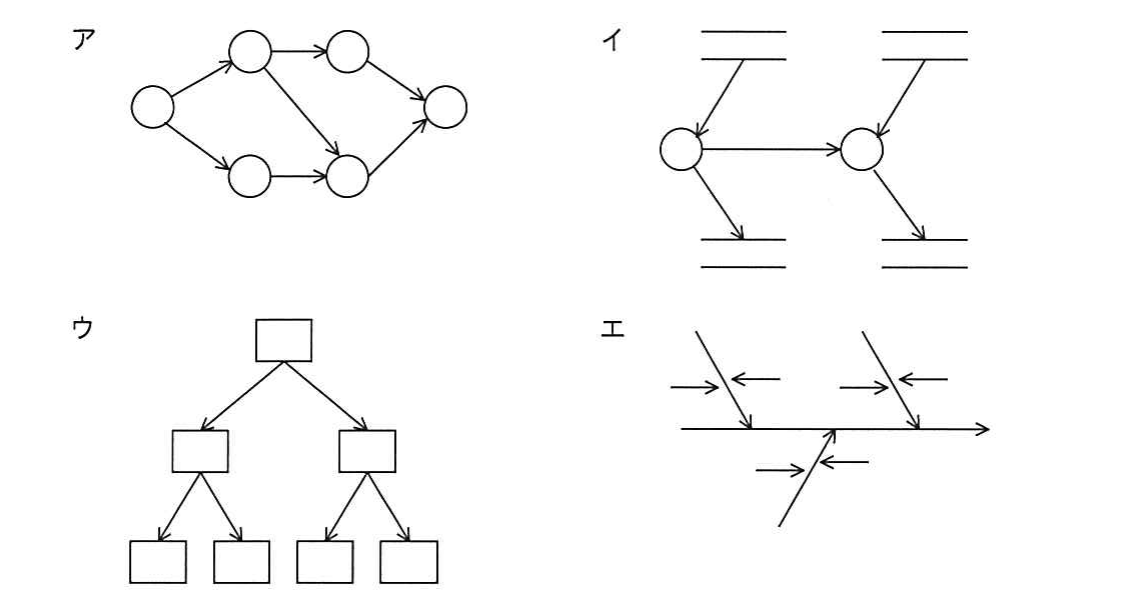

DFD（データフローダイアグラム）は，業務やシステムにおけるデータの流れを表す図で，データを加工する処理（円），データの流れ（矢印），データの蓄積場所（二本の平行線で表すデータストア）などで構成されます。図イは，円で表した処理に，データストアから矢印でデータが流れ込み，処理の結果が矢印でデータストアへ流れ出る様子が描かれており，DFD の記述例です。

下線の用語は 用語集 で意味を確認できます。

選択肢ごとの解説

• ア誤り。矢印で結んだ円の並びは，作業の順序関係を表すアローダイアグラム（PERT 図）の記述例です。
• イ正しい。DFD の記述例です。円（処理）とデータの流れを表す矢印，データの蓄積場所（データストア）を表す平行線から構成されています。
• ウ誤り。四角を階層的に枝分かれさせた図は，組織図や WBS のような階層構造（木構造）を表す図です。
• エ誤り。魚の骨のような形の図は，結果に対する原因を整理する特性要因図（フィッシュボーンチャート）です。
