平成27年度 秋期 ITパスポート試験 問8

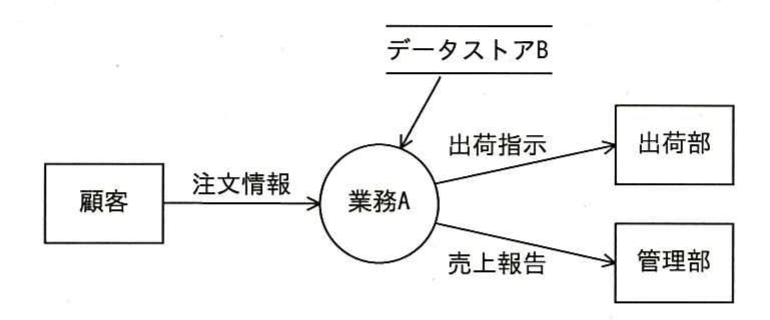

ストラテジ／システム戦略図のDFDで示された業務Aに関する，次の記述中のaに入れる字句として，適切なものはどれか。ここで，データストアBの具体的な名称は記載していない。 業務Aでは，出荷の指示を行うとともに，［ a ］などを行う。
出典：平成27年度 秋期 ITパスポート試験 問8
- ア購買関連のデータストアから，注文のあった製品の注文情報を得て，発注先に対する発注量の算出
- イ顧客関連のデータストアから，注文のあった製品の売上情報を得て，今後の注文時期と量の予測
- ウ製品関連のデータストアから，注文のあった製品の価格情報を得て，顧客の注文ごとの売上の集計
- エ部品関連のデータストアから，注文のあった製品の構成部品情報を得て，必要部品の所要量の算出
正解：ウ
解説
DFD（データフロー図）では，業務（丸）に入ってくるデータと出ていくデータから，その業務の処理内容を読み取ります。業務Aは，顧客から注文情報を受け取り，データストアBの情報を参照して，出荷部に出荷指示を，管理部に売上報告を出しています。売上報告を作るには製品の価格情報が必要で，注文ごとの売上を集計して報告するという処理が図と矛盾しません。
選択肢ごとの解説
- ア誤り。発注先への発注量の算出は，出荷部や管理部への出力として図に現れておらず，発注先へ向かうデータフローもありません。
- イ誤り。今後の注文時期と量の予測は，図に現れる出力（出荷指示，売上報告）と対応しません。
- ウ正しい。製品の価格情報から注文ごとの売上を集計して管理部に売上報告として渡す処理で，図のデータの流れと整合します。
- エ誤り。必要部品の所要量の算出結果は，図の出力（出荷指示，売上報告）のどちらにも当たりません。
