平成27年度 春期 ITパスポート試験 問25

解説

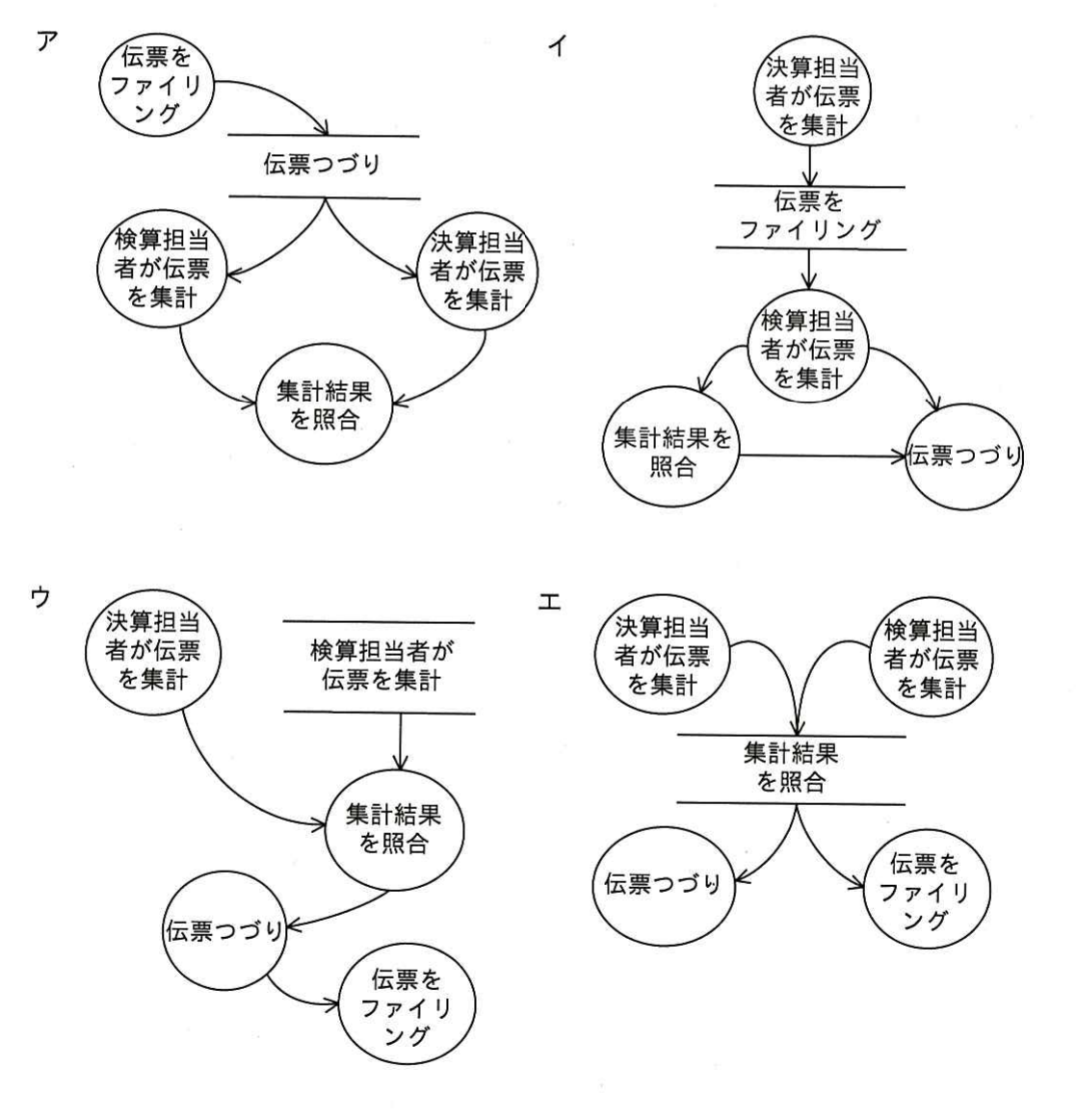

DFD（データフロー図）は，業務の中でデータがどのように流れ，どの処理で加工されるかを，処理（円）・データの蓄積場所（二本線）・データの流れ（矢印）で表した図です。この業務では，まず伝票が「伝票をファイリング」の処理を経て「伝票つづり」に蓄積され，次に決算担当者と検算担当者がそれぞれ伝票つづりから伝票を取り出して集計し，二つの集計結果が「集計結果を照合」の処理に流れる，という順になります。これを表しているのはアです。

選択肢ごとの解説

• ア正しい。伝票のファイリング，伝票つづりへの蓄積，二人の担当者による別々の集計，集計結果の照合という流れが正しく表されています。
• イ誤り。決算担当者の集計から始まり，ファイリングが後に来るなど，業務の順序が逆になっています。
• ウ誤り。検算担当者の集計が伝票つづりを経由せずに流れており，伝票つづりから伝票を取り出して集計する流れになっていません。
• エ誤り。集計の後にファイリングが行われる流れになっており，業務プロセスの順序と逆です。
