令和元年度 秋期 情報セキュリティマネジメント試験 午前 問44

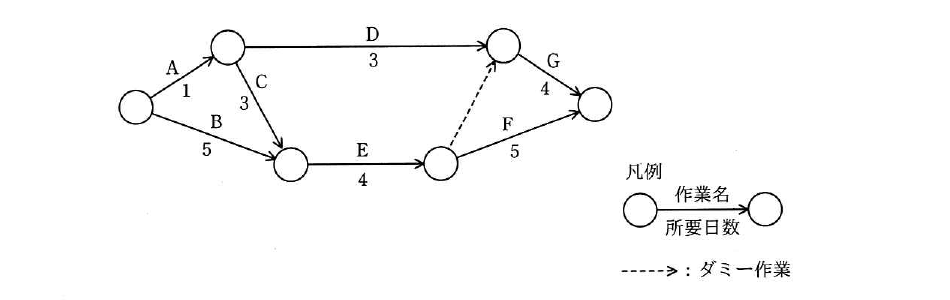

マネジメント／プロジェクトマネジメントあるプロジェクトの日程計画をアローダイアグラムで示す。クリティカルパスはどれか。
出典：令和元年度 秋期 情報セキュリティマネジメント試験 午前 問44
- アA，C，E，F
- イA，D，G
- ウB，E，F
- エB，E，G
正解：ウ
解説
各経路の所要日数を合計すると、A，C，E，F＝1＋3＋4＋5＝13日、A，D，G＝1＋3＋4＝8日、B，E，F＝5＋4＋5＝14日、B，E，G＝5＋4＋0＋4＝13日（ダミー作業の所要日数は0日）となります。最も所要日数の長い経路であるB，E，Fがクリティカルパスです。
選択肢ごとの解説
- ア誤り。A，C，E，Fの所要日数は13日で、最長経路ではありません。
- イ誤り。A，D，Gの所要日数は8日で、最長経路ではありません。
- ウ正しい。B，E，Fの所要日数は14日で最も長く、クリティカルパスです。
- エ誤り。B，E，Gの所要日数はダミー作業を経由して13日となり、B，E，Fの14日より短くなります。
