平成22年度 秋期 ITサービスマネージャ試験 午前Ⅱ 問23

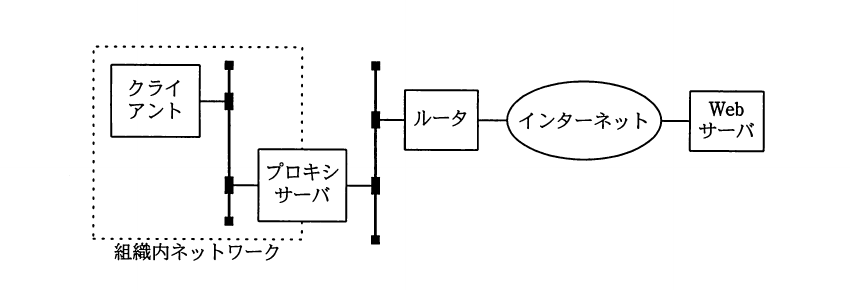

テクノロジ／ネットワーク図は，組織内のTCP/IPネットワークにあるクライアントが，プロキシサーバ，ルータ，インターネットを経由して組織外のWebサーバを利用するときの経路を示している。この通信のTCPコネクションが設定される場所はどれか。
出典：平成22年度 秋期 ITサービスマネージャ試験 午前Ⅱ 問23
- アクライアントとWebサーバの間，クライアントとプロキシサーバの間
- イクライアントとプロキシサーバの間，プロキシサーバとWebサーバの間
- ウクライアントとプロキシサーバの間，プロキシサーバとルータの間，ルータとWebサーバの間
- エクライアントとルータの間，ルータとWebサーバの間
正解：イ
解説
プロキシサーバは，クライアントからの要求を一旦受け取って自らWebサーバへの通信を代行する仕組みであり，クライアントとの間，及びプロキシサーバとWebサーバとの間のそれぞれで別個にTCPコネクションが設定されます。一方，ルータはIPパケットを中継するだけの機器であり，TCPコネクションを終端する機能を持たないため，ルータの前後でTCPコネクションが分かれることはありません。
選択肢ごとの解説
- ア誤り。クライアントとWebサーバの間で直接TCPコネクションが設定されることはなく，プロキシサーバが通信を中継します。
- イ正しい。TCPコネクションは，クライアントとプロキシサーバの間，及びプロキシサーバとWebサーバの間のそれぞれに設定されます。
- ウ誤り。ルータはTCPコネクションを終端する機器ではないため，ルータの前後でコネクションが分かれることはありません。
- エ誤り。クライアントとルータの間で直接TCPコネクションが設定されるわけではなく，プロキシサーバが通信を中継します。
