平成29年度 秋期 ITサービスマネージャ試験 午前Ⅱ 問22

解説

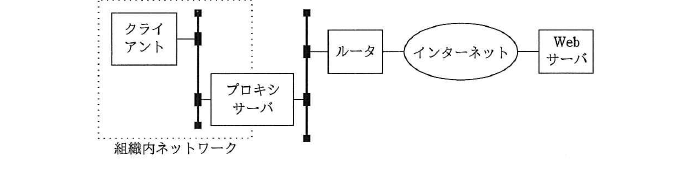

プロキシサーバは，クライアントに代わって外部サーバと通信を中継する仕組みです。図の構成では，クライアントはプロキシサーバに対してTCPコネクションを確立して要求を送り，プロキシサーバはクライアントから受け取った要求を基に，別途Webサーバとの間で独自にTCPコネクションを確立して通信します。したがって，TCPコネクションはクライアントとプロキシサーバの間，及びプロキシサーバとWebサーバの間の2区間にそれぞれ設定されます。

選択肢ごとの解説

• ア誤り。クライアントとWebサーバの間には，プロキシサーバを経由するためTCPコネクションは直接設定されません。
• イ正しい。TCPコネクションは，クライアントとプロキシサーバの間，及びプロキシサーバとWebサーバの間にそれぞれ設定されます。
• ウ誤り。ルータはOSI参照モデルの第3層（ネットワーク層）で中継を行う機器であり，TCPコネクションの終端とはならないため，ルータを挟んだ区間ごとにTCPコネクションが設定されるわけではありません。
• エ誤り。クライアントとルータの間，ルータとWebサーバの間には，TCPコネクションは設定されません。
