平成26年度 秋期 ITサービスマネージャ試験 午前Ⅱ 問22

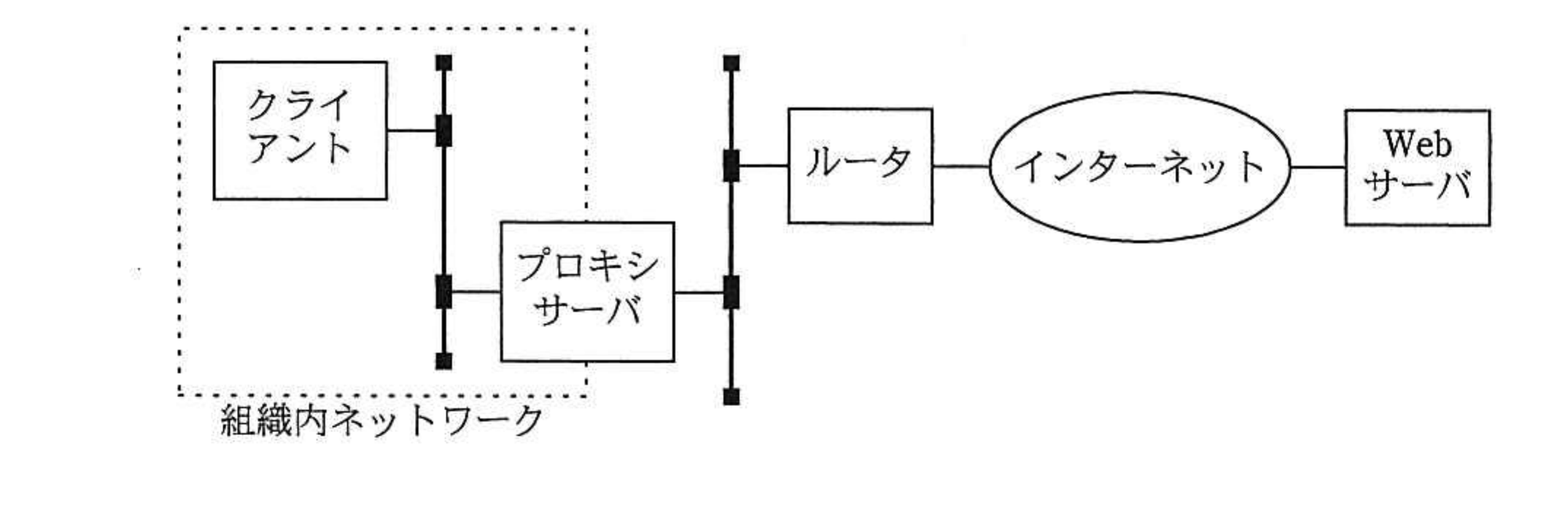

テクノロジ／ネットワーク図は，組織内のTCP/IPネットワークにあるクライアントが，プロキシサーバ，ルータ，インターネットを経由して組織外のWebサーバを利用するときの経路を示している。この通信のTCPコネクションが設定される場所はどれか。
出典：平成26年度 秋期 ITサービスマネージャ試験 午前Ⅱ 問22
- アクライアントとWebサーバの間，クライアントとプロキシサーバの間
- イクライアントとプロキシサーバの間，プロキシサーバとWebサーバの間
- ウクライアントとプロキシサーバの間，プロキシサーバとルータの間，ルータとWebサーバの間
- エクライアントとルータの間，ルータとWebサーバの間
正解：イ
解説
プロキシサーバを経由してWebサーバにアクセスする構成では，クライアントはプロキシサーバまでの間でTCPコネクションを確立し，プロキシサーバがクライアントに代わってWebサーバとの間で別のTCPコネクションを確立します。したがって，TCPコネクションはクライアントとプロキシサーバの間，及びプロキシサーバとWebサーバの間の2区間にそれぞれ独立に設定されます。
選択肢ごとの解説
- ア誤り。プロキシサーバを経由する構成では，クライアントとWebサーバの間で直接TCPコネクションが設定されることはありません。
- イ正しい。クライアントとプロキシサーバの間，及びプロキシサーバとWebサーバの間に，それぞれ独立したTCPコネクションが設定されます。
- ウ誤り。ルータはIPパケットを中継するだけであり，プロキシサーバとルータの間，ルータとWebサーバの間にTCPコネクションが個別に設定されることはありません。
- エ誤り。クライアントとルータの間で直接TCPコネクションが設定されることはなく，クライアントの通信はプロキシサーバとの間のコネクションを介して行われます。
