令和4年度 春期 ITサービスマネージャ試験 午前Ⅱ 問24

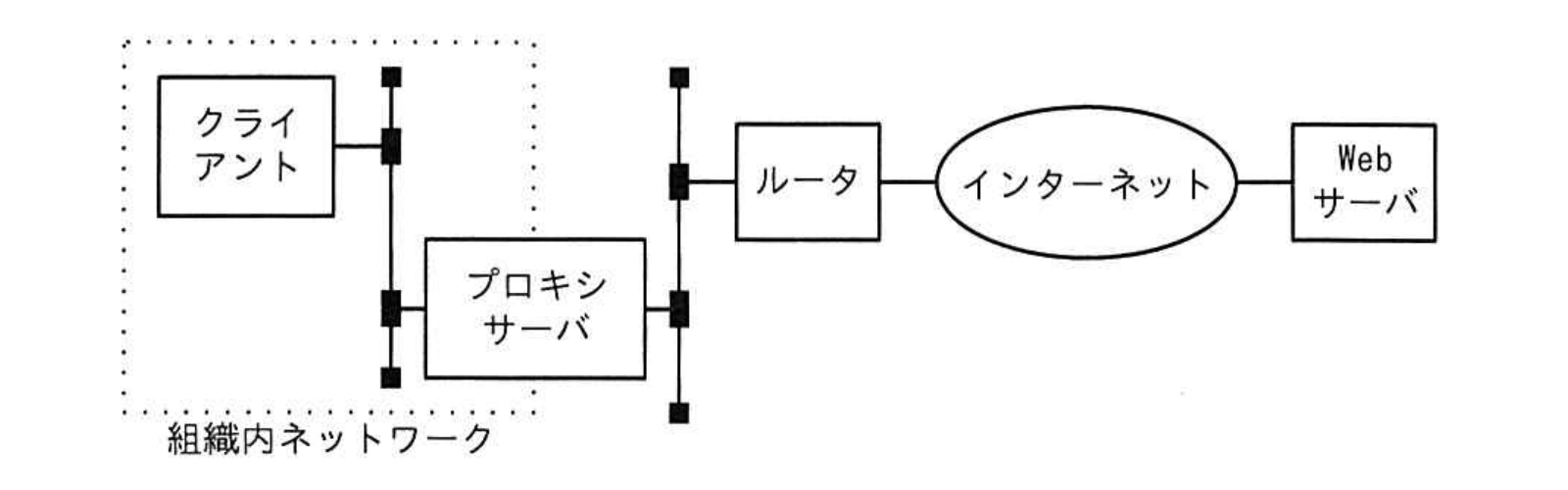

テクノロジ／ネットワーク図は，組織内の TCP/IP ネットワークに接続しているクライアントが，プロキシサーバ，ルータ，インターネットを経由して組織外の Web サーバを利用するときの経路を示している。この通信の TCP コネクションが設定される場所はどれか。
出典：令和4年度 春期 ITサービスマネージャ試験 午前Ⅱ 問24
- アクライアントと Web サーバの間，クライアントとプロキシサーバの間
- イクライアントとプロキシサーバの間，プロキシサーバと Web サーバの間
- ウクライアントとプロキシサーバの間，プロキシサーバとルータの間，ルータと Web サーバの間
- エクライアントとルータの間，ルータと Web サーバの間
正解：イ
解説
プロキシサーバは，クライアントに代わって外部の Web サーバと通信を行う中継役です。クライアントはプロキシサーバに対して TCP コネクションを確立して要求を送り，プロキシサーバはその要求を受けて自らが送信元となり Web サーバとの間で別の TCP コネクションを新たに確立します。ルータは IP パケットを中継するだけの機器であり，TCP コネクションを終端することはありません。したがって，TCP コネクションは，クライアントとプロキシサーバの間，及びプロキシサーバと Web サーバの間の 2 か所に設定されます。
選択肢ごとの解説
- ア誤り。プロキシサーバを経由する構成では，クライアントが Web サーバと直接 TCP コネクションを確立することはありません。
- イ正しい。TCP コネクションは，クライアントとプロキシサーバの間，及びプロキシサーバと Web サーバの間にそれぞれ設定されます。
- ウ誤り。ルータは IP レイヤでパケットを中継するだけであり，TCP コネクションを終端する機器ではないので，プロキシサーバとルータの間やルータと Web サーバの間に TCP コネクションが設定されることはありません。
- エ誤り。プロキシサーバを経由する構成では，クライアントとルータの間で直接 TCP コネクションが設定されることはありません。
