平成22年度 秋期 応用情報技術者試験 午前 問24

解説

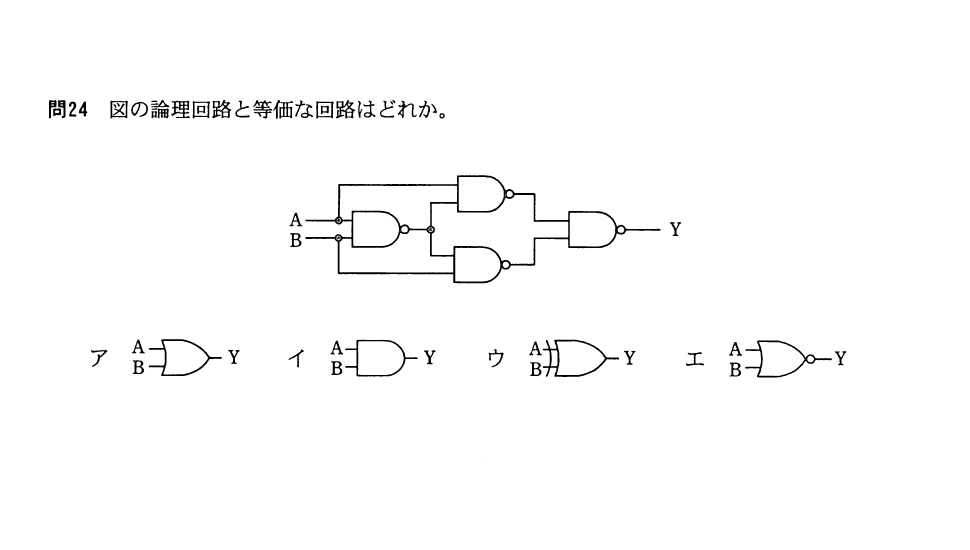

図の回路は，AとBのNAND出力を上下のNANDにフィードバックし，さらにその2出力をNANDにまとめる構成になっており，全体として真理値表を書き下すとYはAとBの排他的論理和（XOR）と等価であることが分かります。したがって，選択肢のXORを表す回路図ウが等価な回路になります。

選択肢ごとの解説

• ア誤り。この回路図はOR（論理和）を表しており，図の回路の真理値表とは一致しません。
• イ誤り。この回路図はAND（論理積）を表しており，図の回路の真理値表とは一致しません。
• ウ正しい。図の回路の入出力の真理値表を確認すると，AとBが異なるときにYが1になる排他的論理和（XOR）と一致します。
• エ誤り。この回路図はNAND（否定論理積）を表しており，図の回路の真理値表とは一致しません。
