令和6年度 秋期 応用情報技術者試験 午前 問21

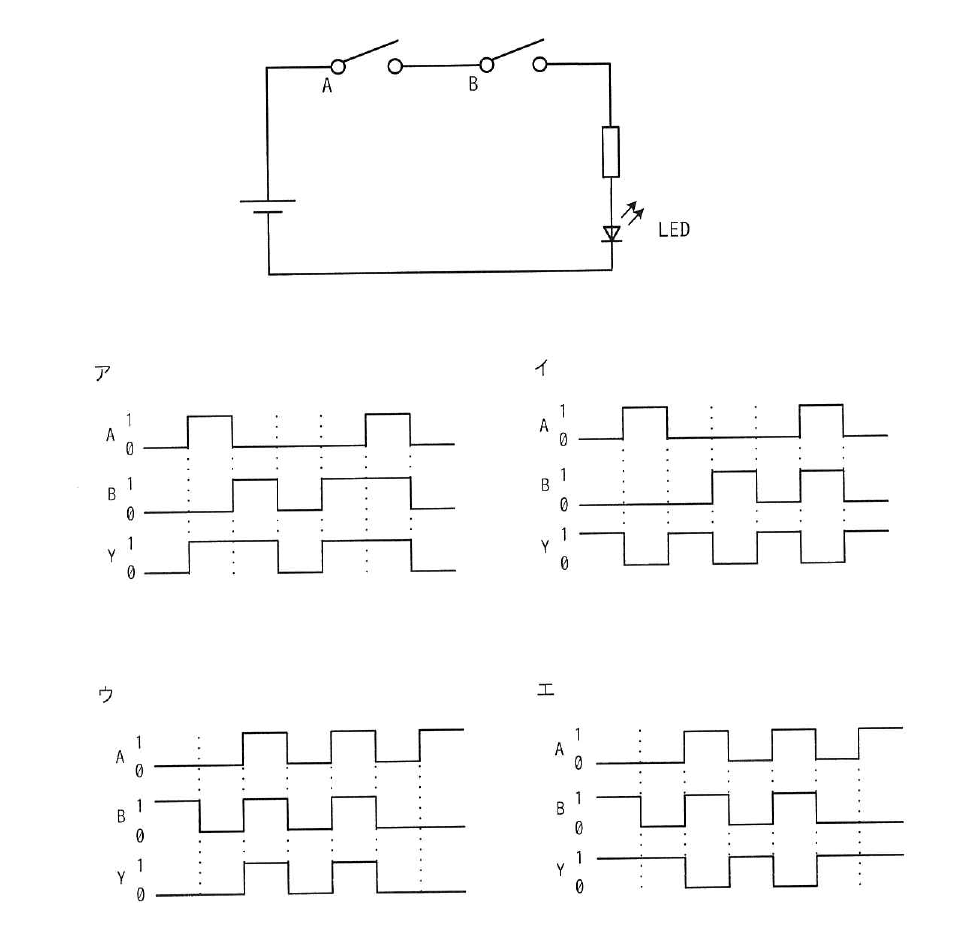

テクノロジ／ハードウェア図はスイッチ A 及び B の状態によって，LED が点灯又は消灯する回路である。スイッチ A がオンの状態を A＝1，オフの状態を A＝0 とし，スイッチ B も同様にオンの状態を B＝1，オフの状態を B＝0 とする。また，LED が点灯する状態を Y＝1，消灯する状態を Y＝0 とする。このとき，図の回路を動作させたときのタイミングチャートとして，適切なものはどれか。
出典：令和6年度 秋期 応用情報技術者試験 午前 問21
- アタイミングチャートア
- イタイミングチャートイ
- ウタイミングチャートウ
- エタイミングチャートエ
正解：ウ
解説
図の回路はスイッチAとBが直列に接続されており，両方がオン（A＝1かつB＝1）のときだけ電流が流れてLEDが点灯するAND回路です。したがってY＝1になるのはAとBが同時に1である区間だけであり，どちらか一方でも0になった瞬間にYも0に戻る必要があります。四つのタイミングチャートのうち，AとBが共に1である区間とYが1である区間が完全に一致しているのはウだけです。
選択肢ごとの解説
- ア誤り。アはAとBが共に1である区間とYが1である区間が一致しておらず，AND条件を満たしていません。
- イ誤り。イはAとBが共に1である区間とYが1である区間が一致しておらず，AND条件を満たしていません。
- ウ正しい。ウはAとBが共に1の区間だけYが1になっており，直列回路のAND動作と一致します。
- エ誤り。エはA，Bの変化に対してYの立上り・立下りのタイミングがずれており，AND条件と一致しません。
