平成26年度 春期 応用情報技術者試験 午前 問21

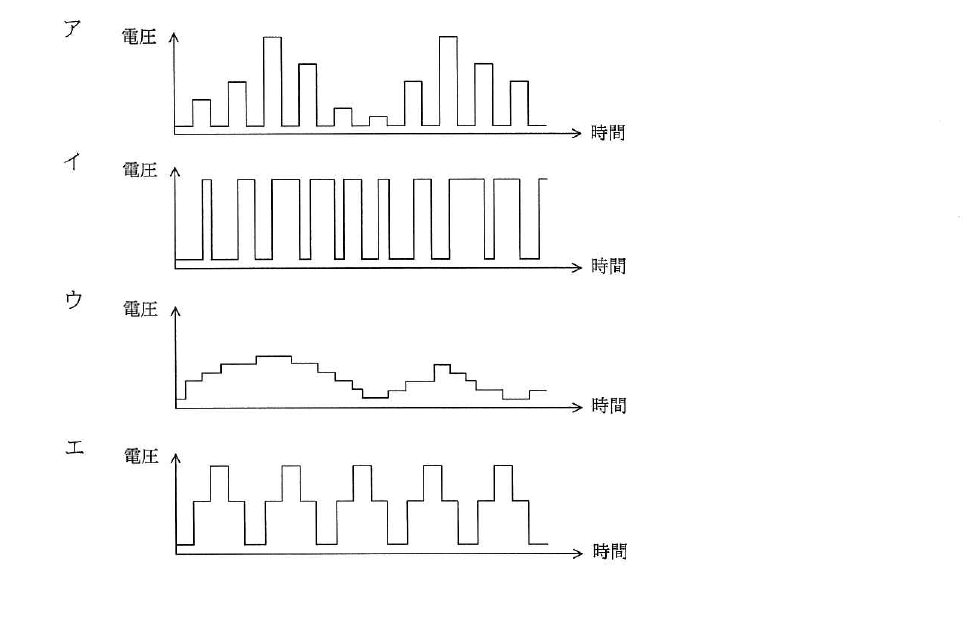

テクノロジ／ハードウェアモータの速度制御などにPWM（Pulse Width Modulation）制御が用いられる。PWMの駆動波形を示したものはどれか。ここで，波形は制御回路のポート出力であり，低域通過フィルタを通していないものとする。
出典：平成26年度 春期 応用情報技術者試験 午前 問21
- ア波形ア
- イ波形イ
- ウ波形ウ
- エ波形エ
正解：イ
解説
PWM（パルス幅変調）は，一定の周期（周波数）を保ったまま，オンになっている時間（パルス幅）の割合（デューティ比）を変化させることでアナログ的な出力レベルを表現する方式である。したがって，波形は一定周期で高低を繰り返しつつパルス幅が変化する矩形波になる。
選択肢ごとの解説
- ア誤り。パルスの高さ（振幅）がばらばらに変化しており，PWMのように幅を変化させる方式とは異なる。
- イ正しい。PWMは一定の周期を保ちながらパルスの幅（オン時間の割合）を変化させることでアナログ量を表現する制御波形である。
- ウ誤り。滑らかに変化する階段状の波形であり，パルス幅ではなく振幅（レベル）を段階的に変化させる方式に近い。
- エ誤り。周期ごとにパルスの位置や形が異なる不規則な波形であり，一定周期でのパルス幅変調とは異なる。
